Paso 2: Hacer el detector
Esta fue la diversión y la parte interesante.
Tuvimos algo de suerte en Home Depot, tienen una gran pantalla de imanes. La mayoría de ellos son por tener cosas o recuperar objetos metálicos colocados.
Elegimos uno que era relativamente pesado y tenía un mango de sujeción. Fue calificado como un "imán de 25lb", lo que significa que podría levantar un objeto ferroso de 25lb. Pesó y se 0,091 Kg.
Por el detector, se decidió utilizar la función de magnetómetro en la PocketLab. PocketLab tiene otros sensores, el principal candidato es el acelerómetro, pero no pudimos averiguar de una manera de usar esto como un dispositivo de grabación. El magnetómetro parecía mucho más obvio.
Hicimos un péndulo con el imán como la masa y una longitud de 70cm de cadena. La ecuación para el período de un péndulo simple es:
T = 2π√(L/g) donde
T es el periodo en segundos
L es la longitud de la cuerda en metros o
g es la aceleración debido a la gravedad (9,8 m/s²)
Nos 1.68s, otra manera de mirar esto es 1/T que es la frecuencia f = 0,59 Hz
El funcionamiento del detector es que si se mueve el imán (la masa), el flujo se mueve con él. El magnetómetro se sujeta a la base del péndulo, así que cuando la masa se mueve, simplemente mide un cambio en el flujo.

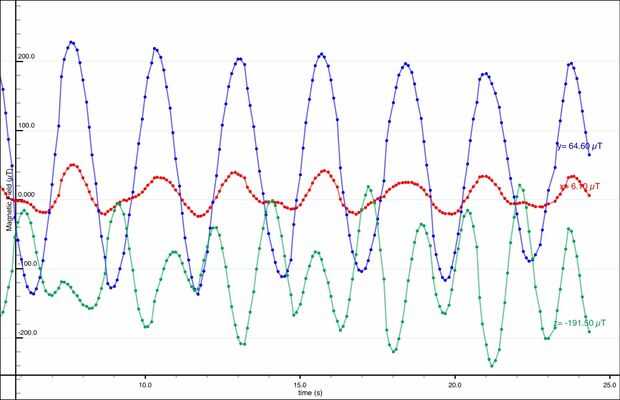

En la gráfica, el magnetómetro mide el cambio de flujo en 3 ejes, y la onda senoidal resultante corresponde a la masa del péndulo que hace pivotar hacia adelante y hacia atrás. Como un cheque, el gráfico muestra un período de un poco menos de 2 segundos, por lo que se comprueba con el cálculo del período.
Una nota interesante, resulta que el magnetómetro es muy sensible. A veces no podíamos incluso vemos el imán en movimiento, pero todavía la gráfica del magnetómetro mostraría el cambio de flujo.
