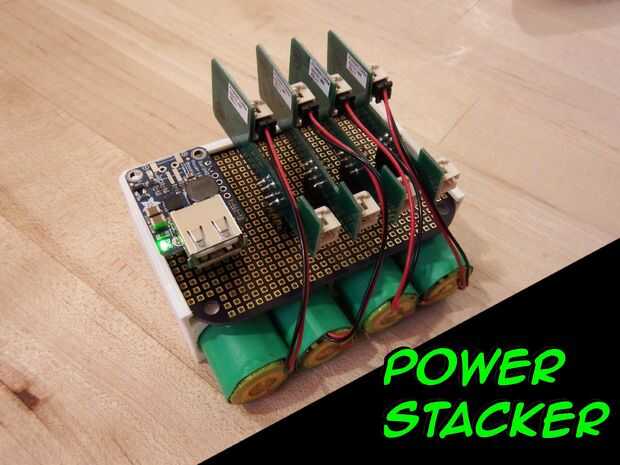

Poder apilador: Sistema de batería recargable USB apilable

Por favor haga clic abajo para visitar nuestra página de proyecto de Kickstarter para poder apilador y pre-ordenar un modelo de producción.

http://www.Kickstarter.com/projects/249225636/powe...

Apilador eléctrico es una portátil, modular, USB recargable-ion de litio batería. Les apilar juntos para proyectos hambrientos de energía o separarlos para proyectos más pequeños con este sistema modular. El Gerber, BOM, y. Ficheros STL están disponibles más abajo.

Apilador eléctrico hace lo que otras baterías recargables USB no han hecho, y que es la capacidad de combinar juntos para la batería de mayor capacidad o separado en muchas pequeñas baterías para proyectos más pequeños. Literalmente puede utilizar las baterías de poder apilador mismo durante muchos años en muchas de las aplicaciones!

Otra característica única de unidad de potencia es que cada batería recibe su propio controlador de carga, que garantiza cierto equilibrio de la célula y hace que cada batería se carga a la tensión correcta en tiempo real incluso mientras carga o descarga.

Después de lanzar un exitoso proyecto de Kickstarter llamado Solderdoodle Pro, me di cuenta de que la misma tecnología de batería utilizada para derretir la soldadura podría utilizarse para resolver el problema de tratar de encontrar la batería adecuada y constantemente comprar pilas nuevas para cada nuevo proyecto. Combinado con mis conocimientos de impresión 3D, he creado una caja para la batería que puede imprimir, modificar y compartir!

Apilador eléctrico también es compatible con convertidores DC-DC de fuente abierta como Power Boost 1000 de Adafruit.

¿Cómo funciona la pila de batería?

Bajo delantero diodos voltaje/alta corriente en el tablero de regulador de carga se instalan en la entrada y salida del circuito, que evitar la diafonía entre varias fuentes de alimentación y la salida de los reguladores de la carga. Esto permite las interconexiones entre los pines de entrada y salidas de cada tablero de regulador de carga para convertirse en barras permitiendo que la tensión permanezca la misma y la corriente se multiplique. La batería de voltaje más alto de la pila descarga más hasta llegar las otras baterías cerca de la misma tensión y también comenzará a descargar en la misma proporción, que multiplica la corriente de salida de la batería.

Especificaciones del apilador de energía:
* Tiempo a plena carga: vatios 3350mAh: 3 horas | Vatios 13400mAh: 7 horas

* Capacidad: 3350mAh, 6700mAh o 13400mAh / 3.6V

* Tipo: Panasonic NCR18650B-Ion de litio

* Entrada - corriente: 450 a 2600mA | Voltaje: 5 a 6 voltios

* Número de puertos USB: 1 (dependiendo del número de módulos del adaptador de 5V)

* Salida - estilo estándar de Arduino encabezados femenina y masculina

* Salida - corriente: hasta 2000mA | Voltaje: 3,6 voltios directa o 5 voltios con módulo de convertidor DC-DC

* Caso Material: material impreso 3D

* Batería bajo uso típico: 5 años * batería reemplazable

* Ofrece hasta 320% iPhone carga o 160% Galaxy S5 carga con dos células 6700mAh

* Compatible con Arduino, iPhone, Android, Windows Phone y otros con módulo convertidor de 5 voltios DC-DC

* ADVERTENCIA: tenga cuidado cuando manipule cualquier batería de iones de litio debido a cortocircuitar la batería puede causar quemaduras. Siempre use gafas de seguridad. Por favor recomienda usar batería y circuito de componentes debido a la mayor 2000mA batería máxima corriente de carga involucradas. Piezas impresas 3D pueden deformar bajo altas temperaturas.

Conformidad de la FCC: no necesaria ya que las frecuencias de circuito son inferiores a 1,7 MHz
