Paso 3: Power Ensamblaje Assembly del apilador

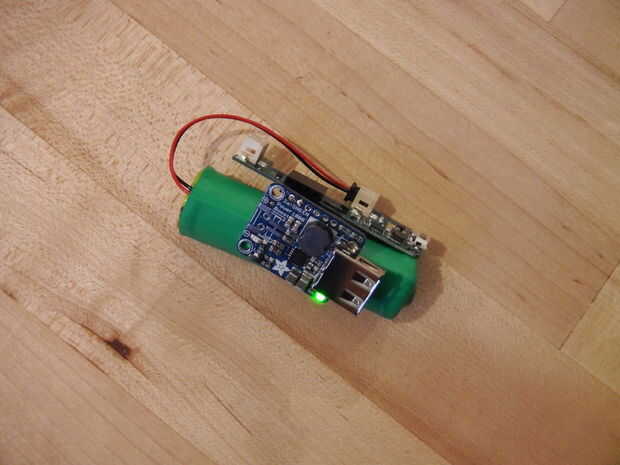

Para la configuración de una sola célula, simplemente soldadura la cabecera hembra de 2 X 4 el tablero de regulador de carga, conectar la batería, luego de la soldadura de pernos macho encabezado a la Junta de voltios DC-DC 5 y conectarlo a la tarjeta controladora de carga.
Para una configuración de múltiples de la célula, las cabeceras masculinas a la protoboard en la misma configuración que los pines del regulador de carga de la soldadura y la cabecera de mujer 1 X 2 a la Junta de soldadura.

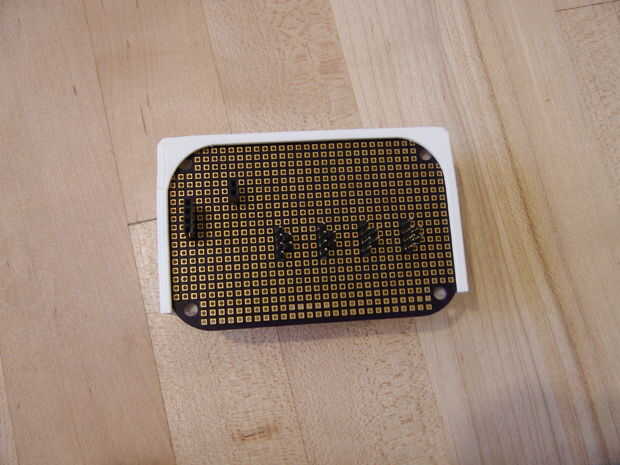

En la parte posterior de la protoboard, soldar todos los pines asociados con el puerto de salida de sistema desde el tablero de regulador de carga, todos los bolos asociados con el puerto de tierra del tablero de regulador de carga de la soldadura y soldar todos los pines asociados con el puerto de IN6V desde el tablero de regulador de carga. SYS a la soldadura con el conector header hembra en el protoboard y el GND al otro pin header hembra en el protoboard de la soldadura.

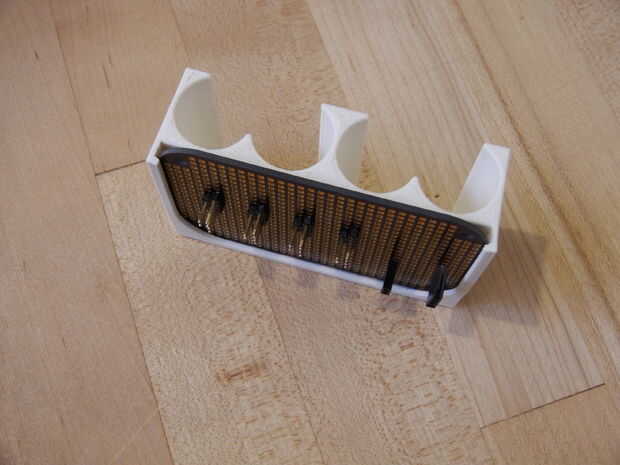

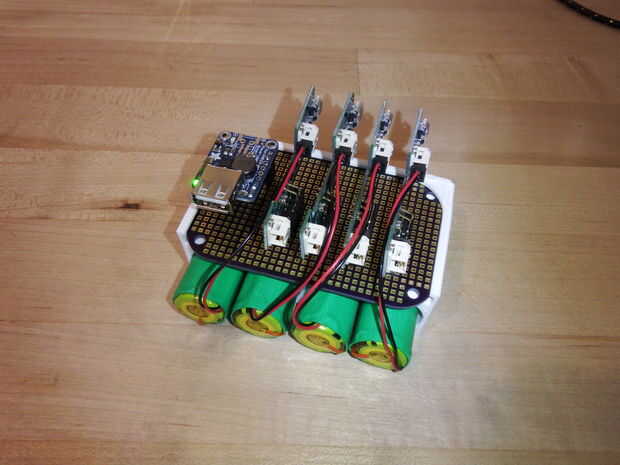

Deslice el protoboard en la ranura en el caso de impresión 3D, luego instale las baterías, tableros de regulador de carga y 5 voltios DC-DC convertidor para el protoboard.
