Paso 1: Crear la tira de prueba
En caso contrario, modificar (por ejemplo, adjunto el archivo SVG de Inkscape) o crear la ilustración mediante un programa de gráficos vectoriales Inkscape (gratuito y de código abierto), Corel Draw, Illustrator, o similar. El objetivo es producir una tira con un número de vector corto cortes cerca de un borde, cada corte creado utilizando un color RGB diferente y específico que puede asignarse a un velocidad de corte por láser diferentes.
(Si el controlador de láser utiliza un método diferente de especificar ajustes de encendido y velocidad diferentes, por ejemplo, la línea anchura — tendrás que sustituir el parámetro en lugar del color de la línea en lo que sigue.)
Especificar colores
Al utilizar el mapeo de color en el controlador de impresión de Epilog, es importante coincidir exactamente con los colores en el archivo. Sólo recoger un aleatorio "rojo" puede no funcionar. Inkscape es bastante fácil establecer y examinar los colores en formato RGB, que es también el formato que utiliza el controlador de Epilog para colores. (Ajuste de colores en otro color "espacio" puede hacer difícil, si no casi imposible--para que coincida con el controlador de Epilog.) Formato RGB muestra los componentes rojo, verde y azul del color usando uno de dos formatos: "hex" (hexadecimal o base 16) y decimal (la manera común de escribir números). Cambiar entre los valores hexadecimales y decimales con el propósito de este proyecto es simple, solo necesitas saber 3 asignaciones: (completo) 255 decimal = ff hex, decimal (mitad) 128 = 80 hex y (decimal de 0 off) = 00 hex. Cualquier color RGB se representa por 3 números en orden. Rojo, por ejemplo, es 255,0,0 en decimal o ff0000 en hexadecimal. Sólo para confundir las cosas, Inkscape también muestra colores como RGBA--los últimos 2 dígitos son la opacidad y generalmente ff 100%. Tan rojo sería ff0000ff en RGBA.

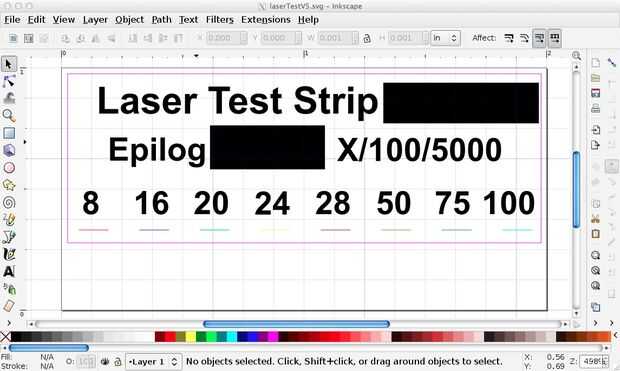

1. crear una caja rectangular para el exterior de la tira. 3/4" de alto por un poco menos de 2" de ancho le dará un montón de habitación y deje que usted cortar un montón de tiras de prueba fuera de acrílico de la chatarra. La línea de este cuadro debe ser delgada--decir 0,002" amplia--con el fin de ser reconocido por el controlador de impresión de Epilog como vector a cortar. Dar un color "simple"--por ejemplo, en el archivo adjunto utilicé fucsia de Inkscape (color ff00ff). ("Simple" en el sentido que cada nivel RGB completo (ff), la mitad (80), o (00), por ejemplo, ff0000, 800000 o 000000.)
2. agregar vectores cortos (dicen 1/8" largo) de 1/16" (o 0,050") desde el borde del rectángulo. Hacer cada vector un diverso color simple. Cada uno se corta a una velocidad diferente. Estos son colores que utilizados junto con el nombre de Inkscape para cada uno:
Velocidad/Color / nombre / número del Color
8 / rojo / ff0000
Azul / 16 / 0000ff
20 / cal / 00ff00
24 / amarillo / ffff00
28 / #800000 / 800000
50 / oliva / 808000
75 / teal / 008080
100 / aqua / 00ffff
3. Añadir una etiqueta de texto sobre cada vector con la velocidad que usará. Para 1/4" acrílico sobre un laser 50W, las velocidades anteriores ofrecen una gama de profundidades de corte, incluyendo el corte a través.
4. Agregue cualquier otro texto explica qué representa la tira de prueba. Utilizar bloques rectangulares para proporcionar un espacio para escribir las fechas, número (si tiene más de una máquina), la máquina y cualquier otra información que cambia con frecuencia. Pero usted probablemente querrá tener en cuenta la potencia y la frecuencia PWM como texto normal, ya que la idea es que sólo estás variando la velocidad.
