Poder de Wu-Tang: Vuelco interactivo (4 / 7 paso)

Paso 4: Amplificarlo / lo soldadura

El audio del protector de la onda es suficiente para auriculares pero no suficiente para el poder de Wu-Tang. Usted podría comprar un amplificador pequeño pero decidí hacer mi propio porque no me gusta esperar envíos llegar. No es propicio para mi método del edificio (tan rápido como sea posible para obtener 95% terminado y unas semanas de dilación para terminar el último 5%).

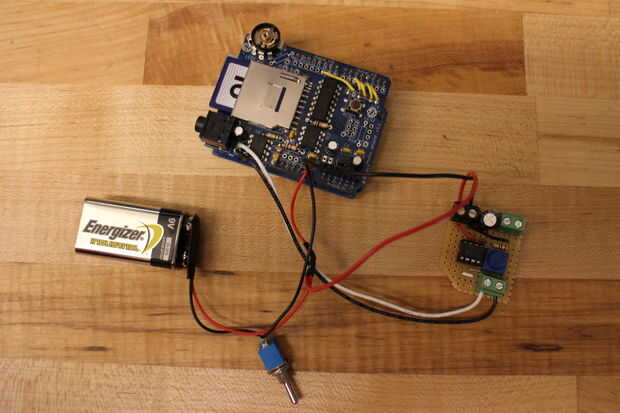

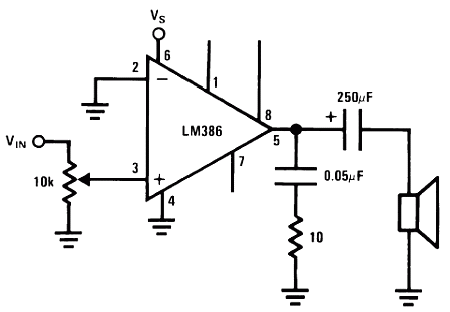

He utilizado el circuito del amplificador LM386 estándar (y simple). Tiene una ganancia de 20 que será más que suficiente. Si máximo hacia fuera el volumen en el protector de la onda y el circuito del amplificador, el audio se llega muy distorsionado. Clippin' no es fácil.

También puse en un interruptor de palanca para activar (o desactivar!).

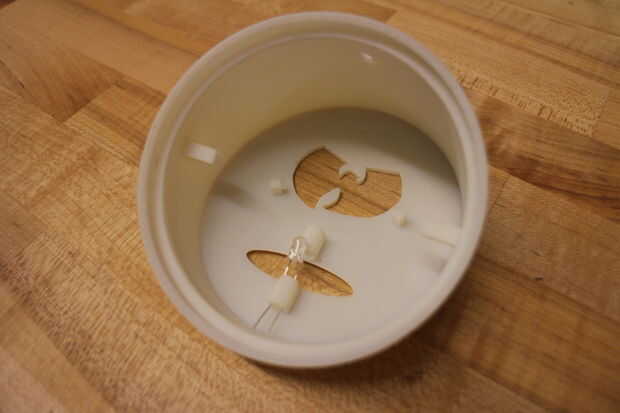

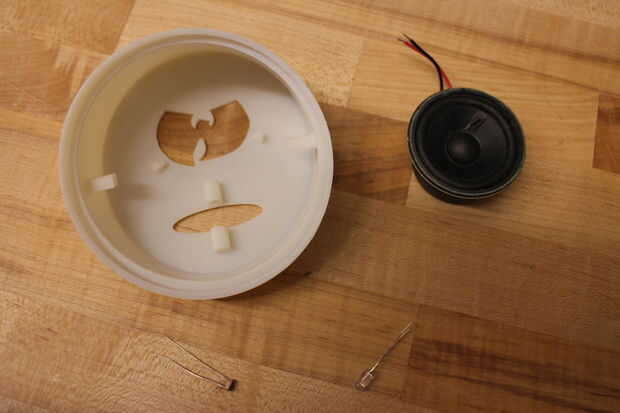

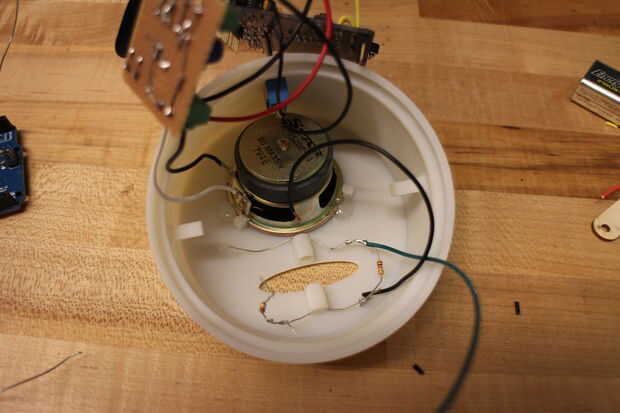

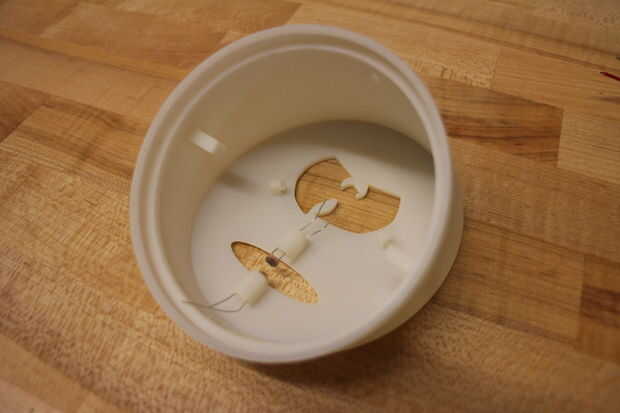

El circuito siguiente es para el LED y el acoplamiento de la fotorresistencia. Cuando se deposita dinero en efectivo, bloquea la LED se activa el código para reproducir el audio.
