Poder herramienta conversión 18VDC a 120/240VAC (9 / 10 paso)

Paso 9: Colocación de los conectores de salida

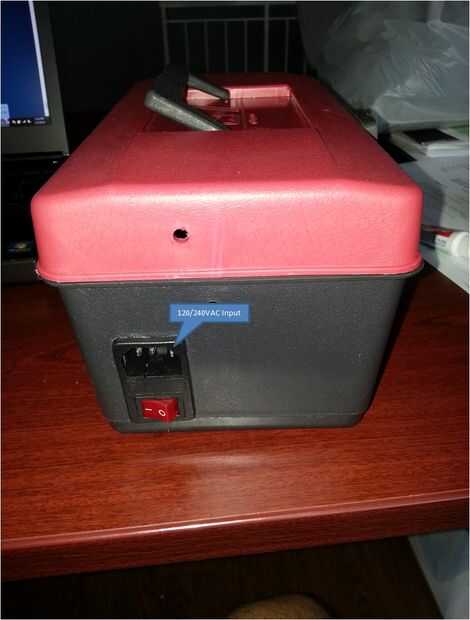

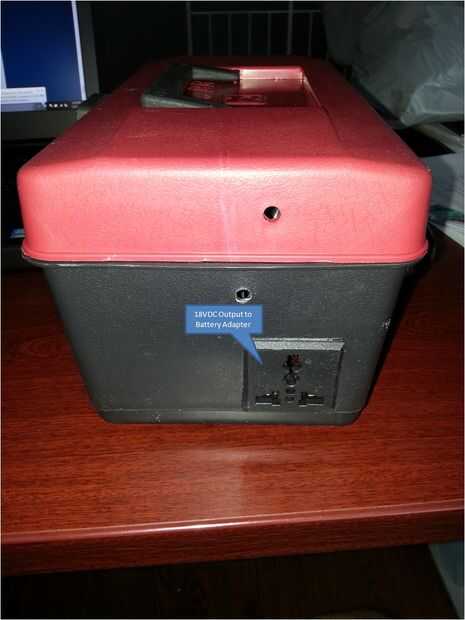

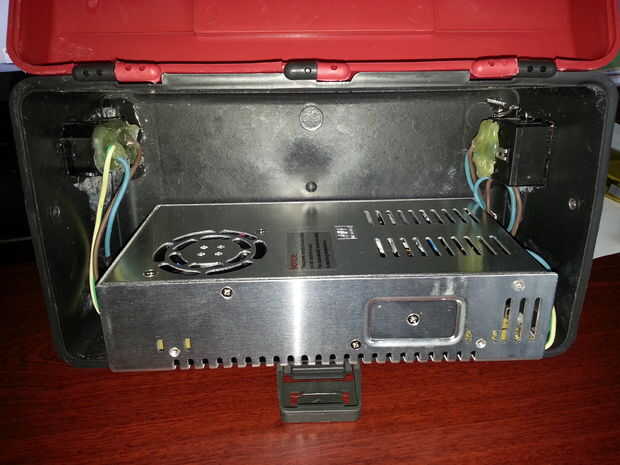

1. Ubique donde desea montar la CA entrante y salientes receptáculos de DC en la caja.  Prefiero uno en cada extremo de montaje y preparación de los cables debajo de la fuente de alimentación.
2. soldadura (3) 12" calibre 16awg conduce a la IEC C14 enchufe eléctrico para alimentación de CA entrante sobre los cables de positivo, neutro y de tierra.
3. soldadura (2) 12" 16awg conduce a la toma estándar 120vac de la CC saliente sobre los cables positivo y negativo.
4. hacer un par de plantillas del perfil de receptáculo y transferir el contorno de la caja.  Usando un cuchillo afilado, hacer varias pasadas hasta que corte los orificios para los dos recipientes.
5. Coloque los recipientes en tornillo, pegamento o snap fit; lo que fue diseñado para
6. Aplique pegamento caliente sobre los cables en el receptáculo para proteger las terminales expuestas
