Paso 3: Haga las conexiones de hardware
Ahora que puede parpadear un LED mediante la introducción de una dirección web, todo lo que necesitas hacer es conectar la cafetera Keurig a la Arduino Yun. Hay más de una forma de lograr esto, pero le sugiero que use un relé reed y sus conexiones de la soldadura.
Desenchufe su Arduino y Keurig de la pared.

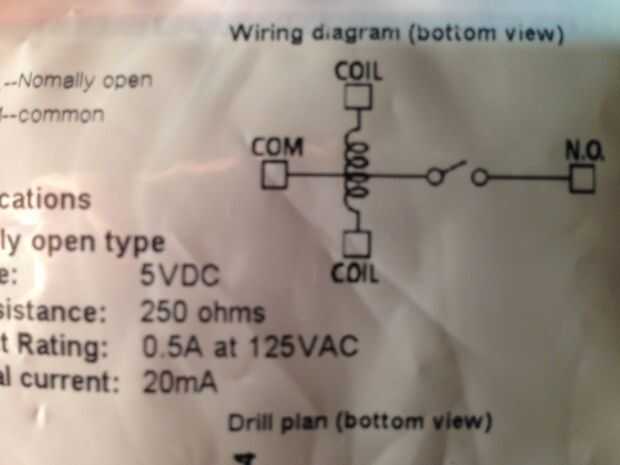

Use cables de puente para conectar el Arduino (específicamente 13 Pin y GND) a los contactos de dos bobinas en un 5VDC / 120 relé de láminas VAC 1amp. Solde las conexiones en el relé de láminas. A continuación, se conectará un rojo y un cable negro en el interior de la cafetera Keurig. Asegúrese de que usted desenchufe la cafetera de la pared y quite el tanque de agua. Coloque la cafetera sobre la espalda. Agua puede escaparse hacia fuera; seco para arriba inmediatamente.

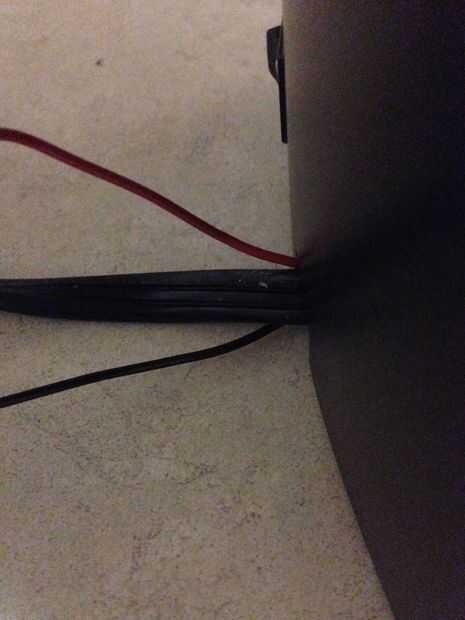

Le tienes que quitar unos cinco tornillos de la placa inferior de la cafetera, luego cuidadosamente columpio a un lado la placa inferior. No hay necesidad de cortar los cables de tierra verde. Con la máquina de café en su espalda, localice y saque los cables rojo y negro a cada lado del interruptor. Cortarlas para que ambos extremos son lo suficientemente largos para tira de aproximadamente 1/2 pulgada. Corte una sección de 10 pulgadas de cable de conexión rojo y otro negro alambre de la misma longitud. Tira de 1/2 pulgada desde un extremo y sobre ¼ de la otra. Tomar el cable rojo y twist y soldar el extremo de 1/2 pulgada a los dos cables rojos dentro de la cafetera; lo mismo para los cables negros. Aísle los dos tríos soldados por separado con un termocontraíbles o cinta aislante. Pase los cables de dos 10 pulgadas la abertura para el cable de alimentación y vuelva a colocar la placa inferior. (Ver foto). Sentarse el Keurig en posición vertical y coloque el recipiente de agua.
Una los extremos de 1/4 pulgada despojado a la COM y N.O. (no importa cual) contactos de la caña de relé y soldarlos. Esto es opcional, pero al Yun de un tablero de 3 x 3 pulgadas con separadores, luego al velcro de la parte posterior del tablero y la parte posterior de la Keurig. Enchufe en el Yun Keurig y reloj que encienden los LEDs verdes y blanco en el Yun. Puede tomar un par de minutos el LED blanco (WiFi) a la luz.
Si tu Keurig se enciende cuando se enchufa y Yun en, podrá apagarlo por ir a http://your_arduino_ip: 81/arduino/digital/13/1 en el 81 es el puerto eligió cuando se configura el reenvío. Si no eliges reenvío de puertos, omite la ": 81" parte. Por cierto, esta misma dirección activa la Keurig.
