Paso 6: Instalar el LED

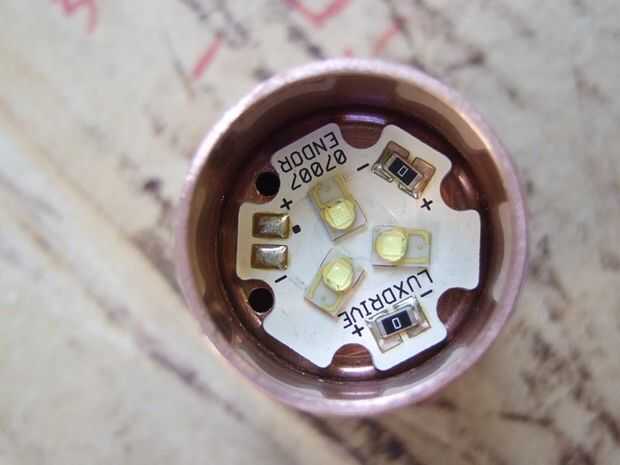

Nota: hay seis cortes en la estrella, tres de los cuales deben ser claros para las patas de la lente en. Cuando taladre agujeros para los cables, necesitará tomar dos recortes que son no al lado de uno a, dejando un hueco entre ellos para las patas de la lente. Yo no, como se puede ver en las fotos y tuve que taladrar tres agujeros total.

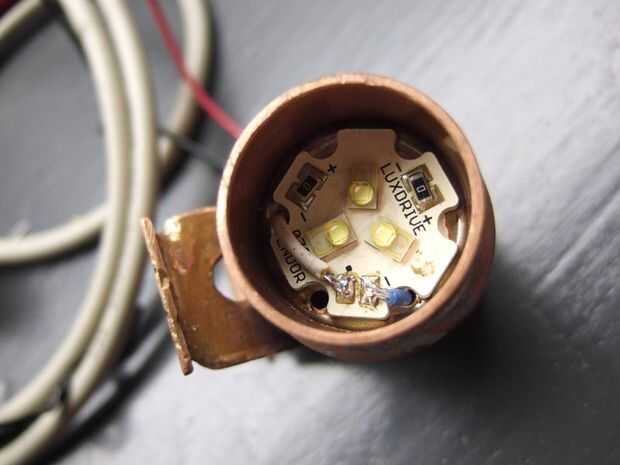

Una vez que está satisfecho con los agujeros, pase los cables apropiados para arriba del compartimiento de disco de Buck y la electrónica y soldarlos a sus correspondientes cojines en la estrella de Endor. Trate de mantener la altura de los cables de baja para que la lente se sentarse correctamente y asegúrese de que las pastillas no son puente o los cables en cortocircuito cualquier cosa, incluyendo el metal posterior de la Endor estrellas. Ver foto.
Con los cables soldados en probar el sistema, aplicando energía en el duende malicioso de Buck brevemente. No funciona el LED durante mucho tiempo o a dañarse ya que es no está en un disipador de calor. Si todo es 5 por 5, luego mezclar algunos de su conductora epoxi y epoxi el LED en su lugar en la parte posterior del compartimiento como se muestra. Si usas eléctricamente conductora epoxi (mayor conductividad térmica) Asegúrese que el epoxi de la parte superior de la estrella de Endor y los cables expuestos y cojines. Permiten el epoxi durante la noche. Mientras está curando, que desea mantener la presión en la estrella del LED para que permanezca lo mas ajustado para el metal bajo como sea posible para mejorar la transferencia térmica. Usé una tira enrollada de cartón en contacto con la estrella fuera de los LEDs y aplica presión con algunas bandas de goma. Intente no toque o rasguñar la lente LED domos ya que afectan su rendimiento significativamente debido a mayor reflexión interna y así de calor temperatura de acumulación y cruce.
