Paso 3: Activar: solución de problemas si es necesario

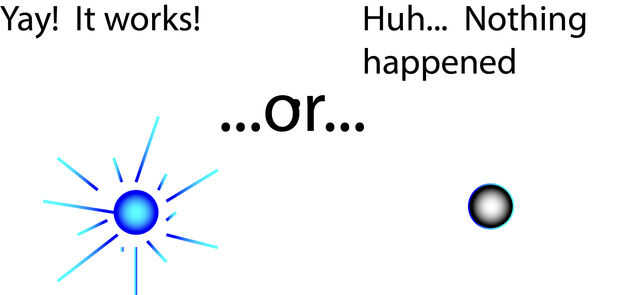

En este punto, una de tres cosas es probable que suceda: el LED se encenderá hasta como se esperaba, el LED parpadeará brevemente brillantes y después se apagará o no pasará nada en absoluto. Si usted consigue el primero de estos resultados, enhorabuena! Ahora tienes un circuito de trabajo! Te puede durar mucho tiempo. Si obtienes resultado #2, entonces usted apenas haya fundido el LED y tendrá que empezar de nuevo con los nuevos (y tendrá que volver a evaluar tu circuito y averiguar donde salió mal, probablemente por un alambre de conexión incorrecta o dejar 2 cables que no deben cruzar). Si obtienes resultado #3, entonces hay algo mal con tu circuito. Apagarlo, desconecte la fuente de alimentación y circulan por el circuito de conexión asegurándose de que está conectando cada cable correctamente y que sus LEDs están orientaron correctamente dentro del circuito. También, considere la doble comprobación del valor miliamp conocido de tu LED y haciendo que el valor que ha elegido y utiliza para R3 proporcionará suficiente corriente para conducir / ellos. Doble Compruebe el valor de R1 y asegúrese de que es 100 k ohmios. Finalmente, puede probar Q1 y Q2, pero los métodos para hacerlo son más allá del alcance de este Instructable.
Otra vez: las razones más probables de no luz que aparecen son los siguientes:
1.) el LED no se orientan correctamente, compruebe su orientación con el multímetro y reorientar si es necesario
2.) tiene una Junta de soldadura floja en alguna parte en tu circuito, coger un soldador y volver a soldar las conexiones que pueden estar flojas
3.) tiene un alambre cruzado en algún lugar en el circuito, compruebe todos los cables para cortos y separados que pueden tocar
4.) su R3 es de un valor demasiado alto para permitir que el LED funcione — considerar reemplazarlo con un resistor de menor resistencia
5.) el conmutador no es capaz de cerrar el circuito, prueba con el multímetro y fix o reemplazarlo
anteriormente 6.) le ha dañado el LED o uno de los otros componentes en el diagrama ya sea por:
a.) pudiendo utilizar adecuadamente grandes resistencias (es decir, una resistencia de potencia suficiente, R3 debe ser por lo menos una resistencia de 25 watt) o un disipador de calor lo suficientemente grande para la Q2 o para su LED (Q2 y su LED está rápidamente sujetos a posibles daños térmicos si no conectado a disipadores de calor antes de encender el circuito), o;
b.) cruzar los cables y dañar accidentalmente su LED (esto generalmente es acompañado por una nube de humo maloliente)
7.) utiliza un Q1 o Q2 que no es correcto para este circuito. Ningún otro tipo de resistencia se conoce sustitutos compatibles para estos dos componentes, si se intenta crear este circuito de otros tipos de transistores, debe esperar el circuito no para trabajar.
Ojalá podría responder preguntas técnicas con respecto a la construcción de circuitos de LED y controladores, pero como he dicho antes, no soy un experto y la mayoría de lo que ves aquí ya estaba cubierto en Instructable otro escrito por alguien que sabe más sobre este proceso que yo. Esperemos que lo que os he dado aquí es menos clara y más explícita que otros Instructables similares disponibles en este sitio. ¡Buena suerte!
