Paso 3: Cableado Datalogger
Montar el datalogger por instrucciones.
Cargar el software desde el sitio web de Adafruit.
Configurar el reloj en tiempo real según las instrucciones.
El software de la tarjeta (sdfat) SD por instrucciones de la prueba
Procedimiento de cableado:

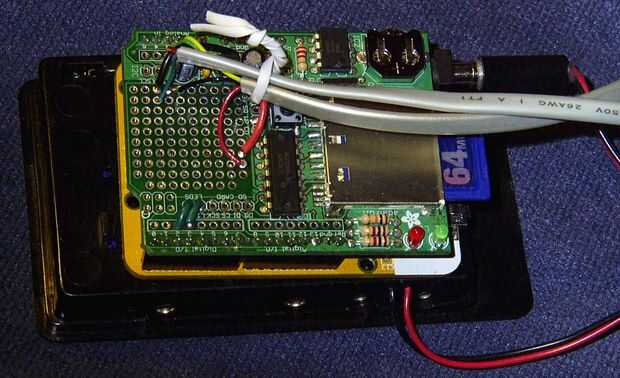

La primera imagen muestra los 5VDC y tierra cableado en el datalogger. El cable verde es de podómetro 'tierra'. El pequeño cable negro es el cable de tierra del otro cable de teléfono va a HSM - 20G. El pequeño cable rojo es el 5VDC de conexión para el sensor de temperatura y humedad HSM - 20G.

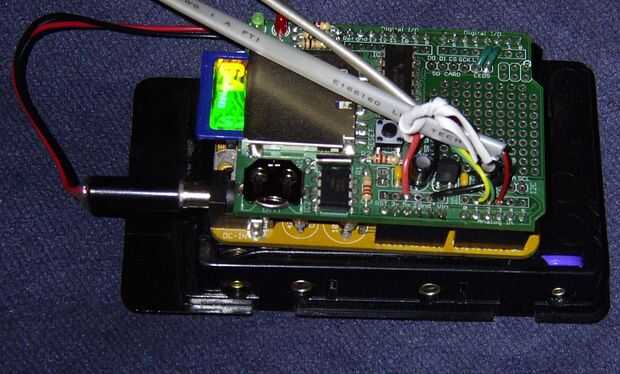

La segunda imagen muestra el rojo (5VDC) y los cables negro (masa) a la zona del prototipo mostrada en la primera foto. Los cables amarillos y verdes son las salidas de dos sensores para el HSM - 20G, 1 analógico de humedad y temperatura a 2 de los datalogger y Arduino. El hilo rojo del podómetro va a analógico 3.
ADVERTENCIA: Si deja el podómetro conectado a Arduino unpowered, Arduino intentará sacar energía del podómetro y vaciar la batería más rápidamente. Cuando haya terminado, desconecte el datalogger de la Arduino. No tengo las instrucciones para mi podómetro pero al parecer no tiene un interruptor on-off.
Una solución más permanente sería poner un conector en el cable del teléfono así que pude desconectar o poner un interruptor pero estoy perezoso.
