Poema caja de Twitter (5 / 8 paso)

Paso 5: Paralaje lámpara

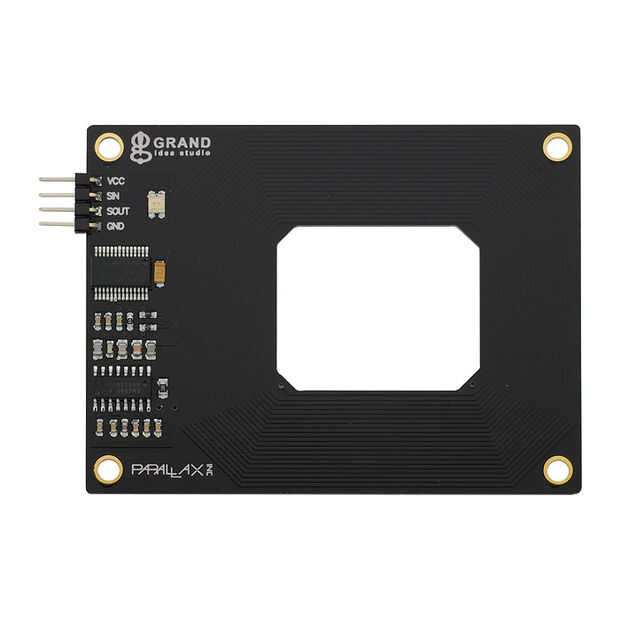

The Parallax Serial lector / escritor módulo proporciona una solución de bajo costo para leer y escribir la clave del transpondor RFID pasivo hasta 3 pulgadas de distancia. Las etiquetas del transpondor RFID proporcionan un número de serie único y pueden almacenar hasta 116 bytes de datos de usuario, que pueden ser contraseña protegida para permitir sólo el acceso autorizado. El sitio web de Parallax sugiere que el módulo de lectura/escritura de RFID puede utilizarse para control de acceso, identificación de usuario, navegación robótica, seguimiento de inventario, sistemas de pago, inmovilización del coche y automatización de la fabricación.

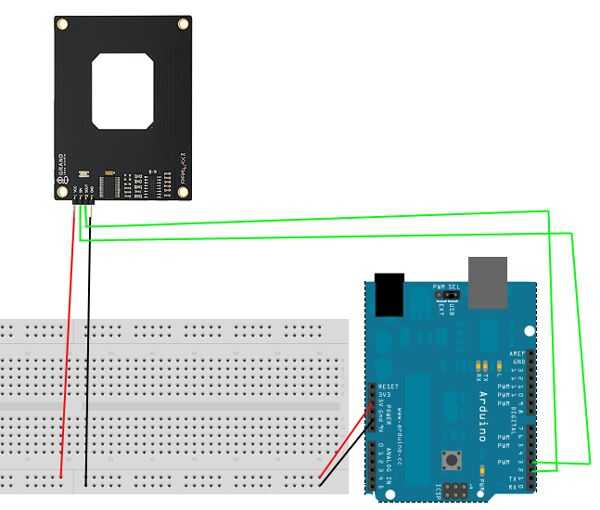

1. alambre pecado en el pin digital 3.

2. alambre SOUT al pin digital 2.

3. descargar la biblioteca de NewSoftSerial http://arduiniana.org/libraries/newsoftserial/

4. subir el código a Arduino. Este código mostrará las tarjetas RFID:

#include < NewSoftSerial.h >
#define rxPin 2
#define txPin 3
byte r = 0, g = 0, b = 0;
prog_char rojo [] PROGMEM = "2F00E69DFF";
prog_char verde [PROGMEM] = "2F00E68BC6";
prog_char azul [PROGMEM] = "2F00E6C2D0";
Const char PROGMEM * colorTags_table [] = {}
rojo, verde, azul};

char tags_buffer [12];

RFID de NewSoftSerial = NewSoftSerial(rxPin,txPin);

void setup() {}

Serial.Begin(9600);
RFID.begin(9600); / / RFID lector SOUT pin conectado al pin RX del Serial a 9600bps
}

void loop() {}
sendRead();
readTag();
}

void sendRead() {}
RFID.flush();
RFID.print("!RW");
RFID.print (0x0F, BYTE);
}

void readTag() {}
Código del octeto [12];
bytesread int = 0;
String msg;
while(bytesread<12) {/ / Lee código de 10 dígitos
Esto bloquea e idealmente debe tener un tiempo de espera
Si (RFID.available()) {}
código [bytesread] = RFID.read();
bytesread ++;
}

if(bytesread == 12) {}
Si (code[0]==0x0A) {}
Serial.Print ("código de etiqueta es:");
para (int i = 1; i < 11; i ++) {}
MSG = msg + código [i];
}

para (int i = 0; i < 3; i ++) {}
strcpy_P (tags_buffer, (char *) pgm_read_word (&(colorTags_table[i])));

{if(MSG==tags_buffer)}
{Switch(i)}
caso 0:
Serial.println("red");
r = 255;
rotura;

caso 1:
g = 255;
Serial.println("Green");
rotura;

caso 2:
b = 255;
Serial.println("Blue");
rotura;
}
}
}
}
}
}
}
