Paso 1: Conectar tu circuito:
Sacar la placa del pan y permite conectar el sensor!

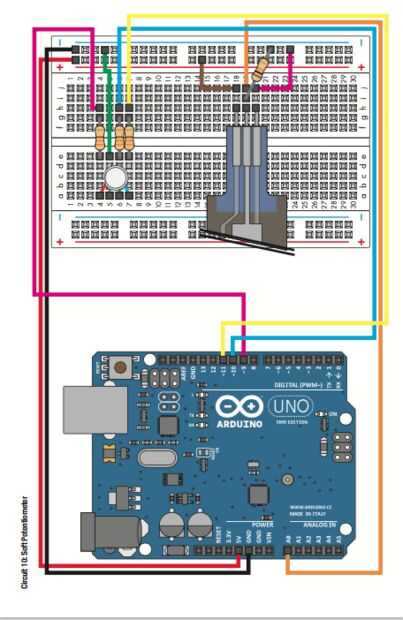

Guía de SIK de SparkFun (encontrado aquí: https://learn.sparkfun.com/tutorials/sik-experiment-guide-for-arduino---v32/all#experiment-10-reading-a-soft-potentiometer) tiene un buen ejemplo de cómo conectar su suave potenciómetro en el circuito 10 (puedes ignorar la parte LED si quieres).
Las funciones del potenciómetro suave similar a un potenciómetro normal. Hay 3 pines. Las dos clavijas exteriores del sensor de controlan de la resistencia y están conectadas a tierra y el poder. Las dos clavijas son intercambiables y dependiendo de que pin está conectado a tierra y que a poder afectará la dirección en la que funciona su sensor.
El pin central es el pin que se conecta a la entrada, en nuestro caso en el Arduino Fio analógica. Asegúrese de que tiene una resistencia de 10K que tierra del perno medio así de lo contrario tus valores no será lineales.
Cuando se prueba el circuito de esto puede ser más fácil de probar con un Arduino Uno, pero si no tiene uno puede utilizar el Fio.*
