Paso 7: Crear el bosquejo de doble octohedron
Cada cara de nuestro cubo tiene un punto de centro, convenientemente destacado en amarillo (porque nos proyecta el origen en nuestro bosquejo original de cara). Cada uno es un rincón del poliedro dual del cubo: un octaedro. Para construir este doble sólo tenemos que conectar los puntos: entre ellos está los bordes del octaedro. Molesto, se puede hacer esto en una Asamblea de Inventor; Necesitamos volver a un archivo antes de que podamos esbozar en 3D. Porque la documentación esta tarea aparentemente simple no está actualizada, esto me tomó mucho tiempo averiguar; pero es bastante fácil, además de obtener su nueva octaedro separado hacia fuera en su propio fichero de pieza.

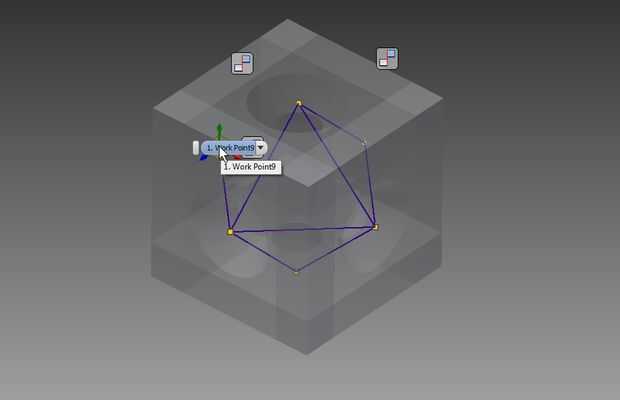

Aquí es cómo hacerlo en el 2015 Inventor: añade una nueva pieza vacía a su Asamblea de la Junta -> Productos -> menú Agregar elemento. Haga doble clic en la parte nueva, esto será gris hacia fuera el cubo ya está editando su parte nueva. Iniciar un dibujo 3D desde el menú dibujo. Añadir líneas del borde entre todos los vértices puntos (centros de la cara), la herramienta de línea se ajustarán a cada punto y su línea se pondrá azul limitado como se muestra. Conecte sólo los bordes, por lo que cada vértice está conectado a exactamente cuatro de sus vecinos cercanas: no conecte las esquinas opuestas a través del centro del octaedro. Gira una vez más su visión ayuda a ver dónde están los vecinos.
