Paso 1: monitoreo de frecuencia cardíaca

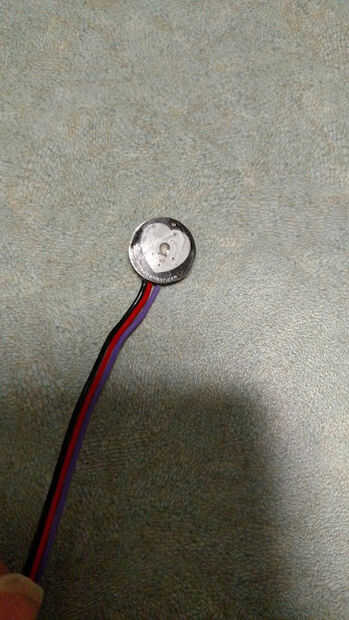

El primer componente de nuestro polígrafo era un monitor de ritmo cardíaco. Como estoy seguro que has vivido, cuando estás nervioso o emocionado, tu corazón tiende a golpear más duro y más rápido. Usé un listo Sensor de pulso que puede encontrarse aquí. Todo el código es open source y en la Página Web de sensor de pulso. Yo utilizó esto como base para mi código y añadida en el código (mucho más simple) para la respuesta galvánica de la piel y tratamiento.
Para el circuito de arduino, conecte el cable rojo a 5V, el cable negro a tierra y el cable de datos púrpura con una entrada analógica.
El 3D clip impreso para el sensor del pulso se puede encontrar en GrabCAD aquí (no ha diseñado este clip).
Para una experiencia aún más DIY, también podría hacer su propio EKG (pulsómetro), que escribo las instrucciones en un futuro cercano.
