Polyimide (Kapton) PCB soldadura pasta Stencil

crear una plantilla de pasta de soldadura para un horno de reflujo o placa caliente es simple cuando usted tiene acceso a un cortador del laser.  Usé el cortador del Laser en mi local TechShop para crear esta y otras plantillas de PCB.

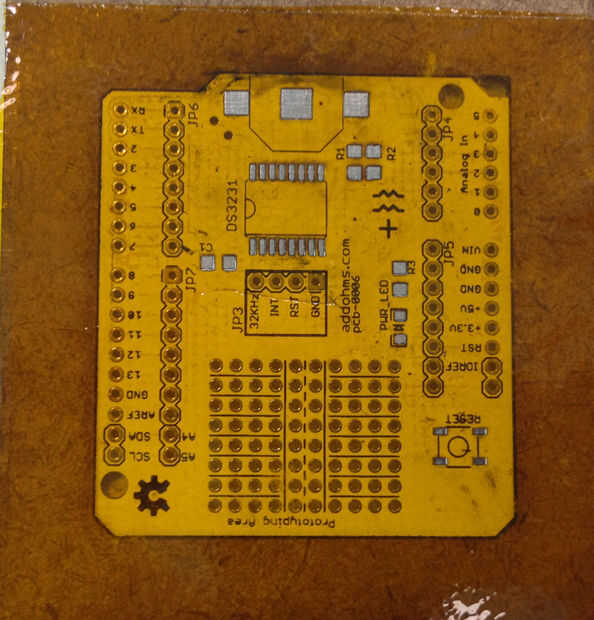

Este Instructable asume que usted ha creado un PCB y es capaces de generar los archivos Gerber para él.  Se dará instrucciones específicas para el águila, pero se puede utilizar otro software de PCB.  El tablero utilizado en este ejemplo es un Arduino RTC escudo basado en el DS3231.  Siga el enlace para los archivos de diseño de águila si quiere seguir.

Hardware que necesitarás:
-Polyimide (Kapton) película (como #2271 K de McMaster 2).
-Material para una galería de símbolos (cartón, madera o acrílico)

Equipo que necesario:
-Láser de corte
-Cámara para mostrar su fresca mirada plantilla

Software que necesitará:
-PCB Software (p. ej. águila)
-Espectador de GERBER ViewMate
-CutePDF
-Vector programa de dibujo (InkScape o Adobe)

Etiquetas: Láser de corte, Horno de reflujo, Kapton, Stencil de la PCB, Soldadura de pasta
