Polyimide (Kapton) PCB soldadura pasta Stencil (11 / 13 paso)

Paso 11: Cortar la plantilla primero

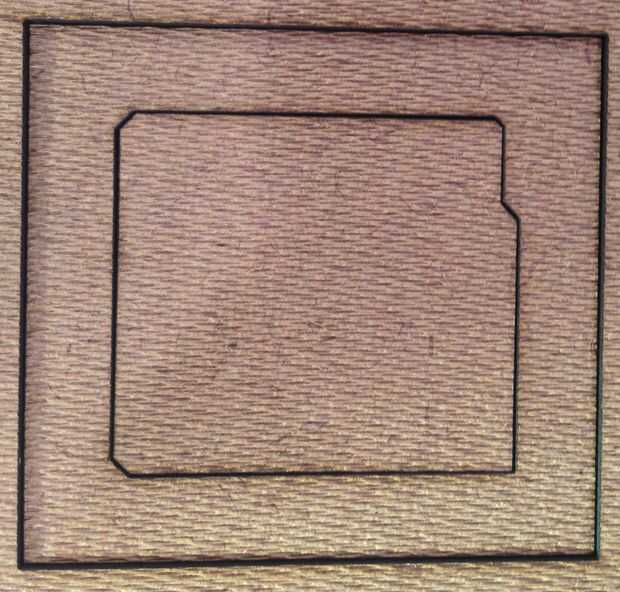

Recorta su plantilla primero.  Para configurar su software de Control de trabajos para salte los azul y los colores negro.  Primero deben cortar verde (el contorno de la Junta) y rojo (el contorno de la plantilla).

Usted es el material que utilizamos para la plantilla.  Sugerir algo del mismo grosor de su PCB.  Uso aglomerado (masonite) porque es muy (muy) barata.  Sin embargo, es 1/8" de espesor mientras que mi PCB es 1/16".  Por lo que he puesto dos tablas en mi plantilla para que sean lo suficientemente gruesa como para la plantilla.

Algún ensayo y error puede ser en orden.
