Polyimide (Kapton) PCB soldadura pasta Stencil (12 / 13 paso)

Paso 12: Láser esténcil!

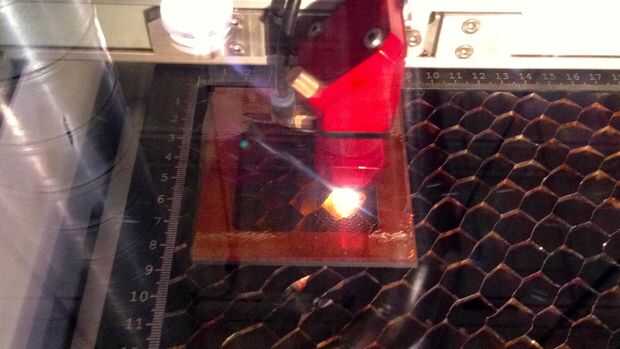

Adjunte una hoja de poliimida para su nueva plantilla.  Ajuste el Control de trabajos para omitir todo excepto el Color negro.

Para el 300 de velocidad de Trotec, que es un láser de 80 vatios, utilizo la siguiente configuración:

Grabar.  75% potencia.  10% velocidad.  500 PPI.

Puede que necesite ejecutar 2 o 3 pasadas para cortar a través del material.  Ajustar el láser ajuste en consecuencia.

Sólo que usando una selección y una linterna para comprobar si el material se corta a través.  No retire la plantilla de la cortadora láser

Una vez hecho esto, lave la plantilla nueva con agua y jabón para limpiar el polyimide quemado.
