Polyimide (Kapton) PCB soldadura pasta Stencil (2 / 13 paso)

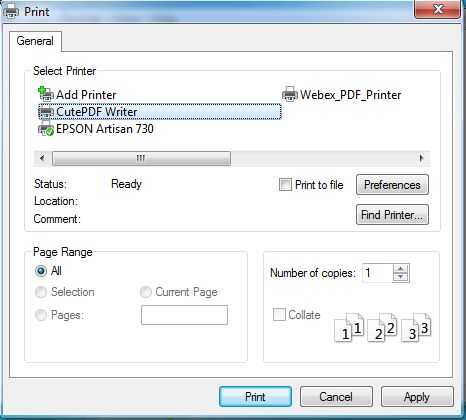

Paso 2: Configurar una impresora PDF

Si ya tienes una configuración de impresora PDF, descarga e instala CutePDF Writer.  Tenga en cuenta que lo único que necesita instalar Ghostscript.

CutePDF Writer es un producto comercial que se considera Freeware.
Ghostscript es un GPL tuvo utilidad de código abierto.

Esta es una utilidad de crear para crear archivos PDF cuando se imprime un documento que va a ser importante cuando es el momento de corte del laser.
