Polyimide (Kapton) PCB soldadura pasta Stencil (6 / 13 paso)

Paso 6: Imprimir en PDF

El PDF que se crea no es un archivo de imagen, en lugar de otro es un archivo vectorial.  Esto es clave para crear una buena plantilla en el cortador del laser.

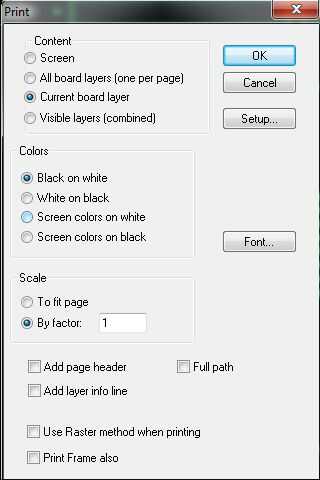

Después de seleccionar Archivo -> imprimir un diálogo ViewMate subirá.

Seleccione las opciones:
-Capa de tablero actual
-Negro sobre blanco
-Por el Factor: 1 ** importante **
-Ninguna de las casillas de verificación

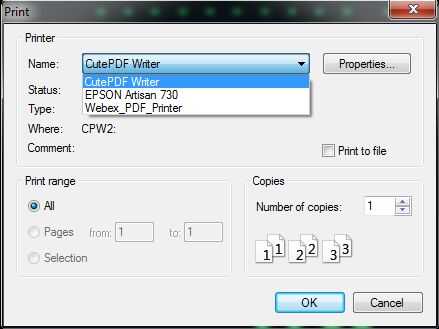

Haga clic en OK y se muestra el cuadro de diálogo Imprimir de sistema.

Seleccione la impresora PDF (nuevo) y haga clic en "Aceptar"

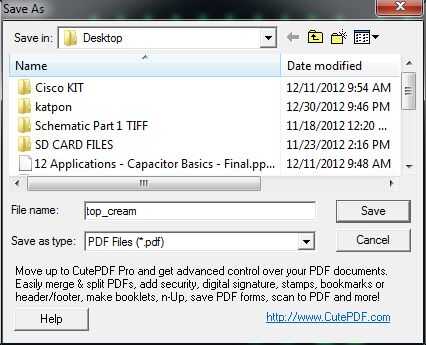

Cuando el archivo de cuadro de diálogo aparece, guardar el nuevo PDF en algún lugar
