Polyimide (Kapton) PCB soldadura pasta Stencil (8 / 13 paso)

Paso 8: Añadir plantilla esbozo

Necesitarás una plantilla para colocar la placa en y querrá volver a estirar el polyimide durante el corte.

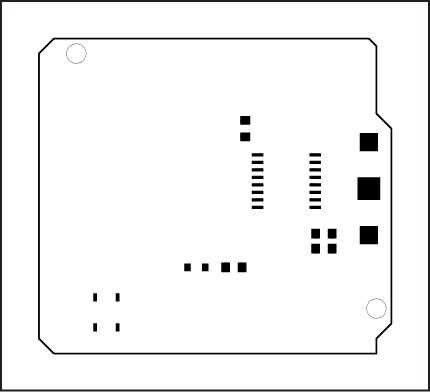

Así que utilice tu programa vectorial para dibujar una plantilla corta (Plaza) en el esquema de la dimensión.  Tomé 1/2 pulgada porque eso le da cierto margen para moverse la plantilla, así como volver a unir con cinta de doble cara.

En este ejemplo, acaba de dibujar un cuadrado alrededor de mi línea de dimensión.
