Paso 2: Las piezas pequeñas

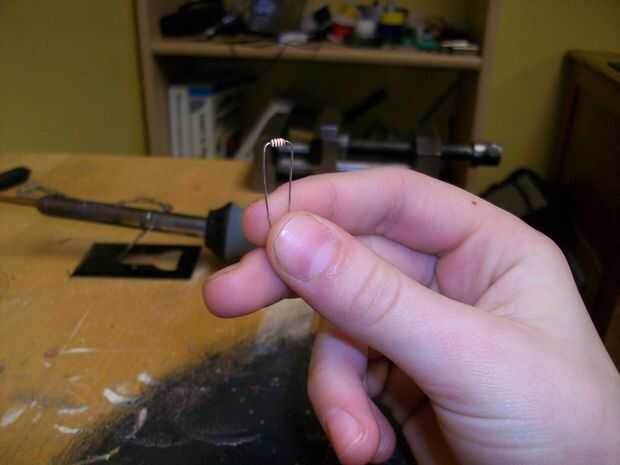

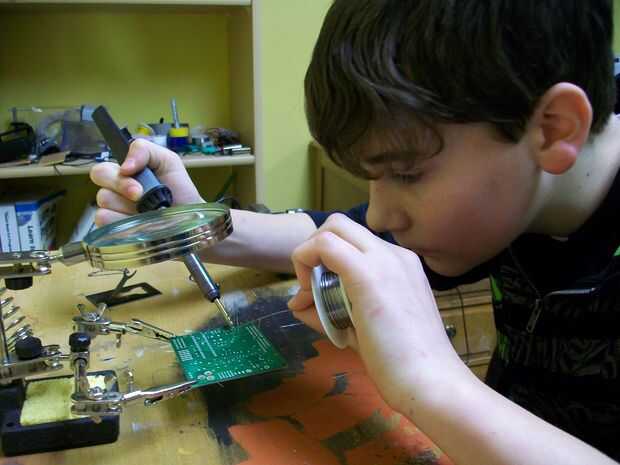

Comenzamos soldando las resistencias primero. Doblarse los extremos del resistor para caber a través de los orificios en el Roboduino. Para mantener en su lugar, poner un trozo pequeño de cinta sobre la resistencia y luego doblar las piernas hacia afuera. Luego puede soldar en la placa y quitar la cinta.
Una vez que las resistencias estén en su lugar, hacer lo mismo para los 4 (3mm) LED. Recuerde poner la pierna más larga del LED en el agujero del positivo (+). La pierna más corta es la negativa.
Encontrar los dos 22pF (tienen el punto negro en la parte superior) y la soldadura de los C2 y C3
A continuación encontrar el fusible del PTC reseteable .4a de 60V (amarillo) y soldadura hacia abajo.
Aquí viene la diversión parte, soldadura por todos ocho casquillos de .1uF, 5mm plomo espaciado (son naranja). El primero que hicimos, fue doblado por el lugar. Era mucho más fácil de recortar hacia abajo, luego de la soldadura.
¡ UF... estamos casi allí.
Localizar el botón (RESET de marcador), schottky 5A (va al marcador F1) y cristal de 16Mhz (va al marcador (Q1) y estos a la Junta de soldadura.
