Paso 3: Más de soldadura

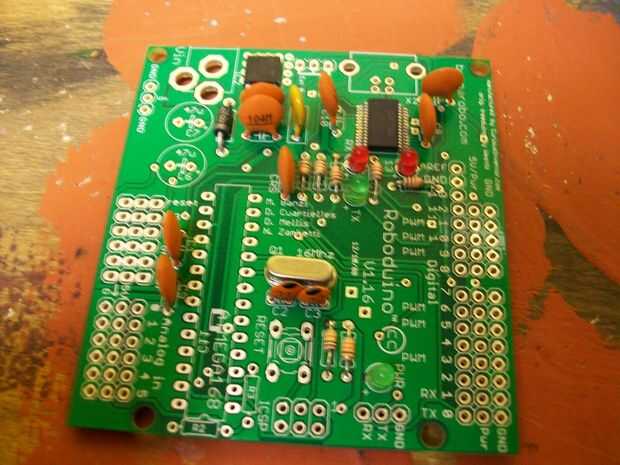

La tapa de 47uF 63V, 8mm diámetro, espaciamiento, 3.5pin irá a marcadores de C6 y C7. Preste atención que coloca el positivo en el agujero correcto.
Soldadura hacia abajo de la toma de corriente de 2.1mmx5.5mm, grasa piernas marcador VIN. Asegúrese de que se rellena todo el agujero con soldadura.

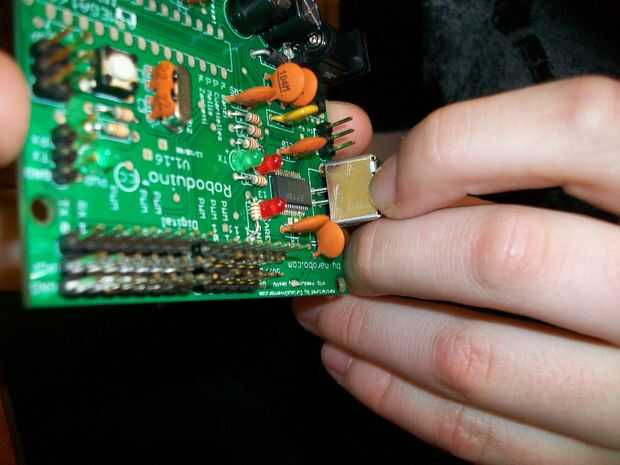

A continuación localice la hembra USB tipo B y soldadura hacia abajo.

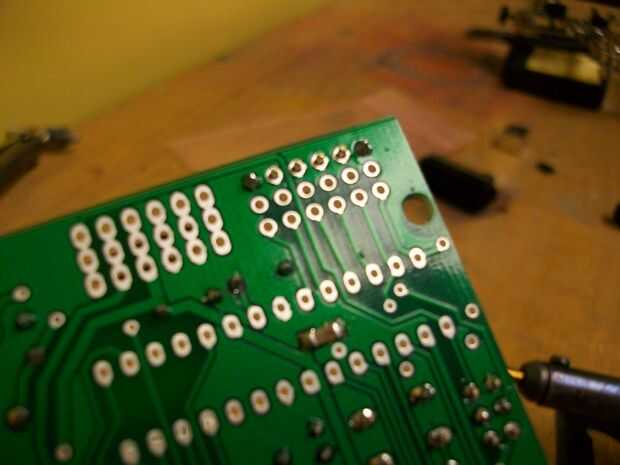

Está casi terminado! Localice todos los pines de jefe varón y prepararlos. Coloque una fila a la vez para la soldadura. Cinta hacia abajo y luego la soldadura final de uno de los pines y luego el extremo opuesto. Ahora Compruebe que el encabezado quede al ras con el tablero. Si es así, continuar la soldadura hacia abajo de los pernos del resto. Si no es así, recalentar la soldadura y la cabecera de un pequeño empujón.
El último paso es soldar por el zócalo de 28 pines y luego empuje con cuidado el ATMEGA168 en su lugar. Hacerlo lentamente para no doblar ninguna de las patillas. En el Roboduino Junta que se dará cuenta de que la serigrafía de marcador 28 pin socket tiene un guión del círculo pequeño, si te fijas en la toma real ver hay uno en tan bien. Estos deberán estar alineados.
