Paso 7: Conecte el HBridges a la Zedboard

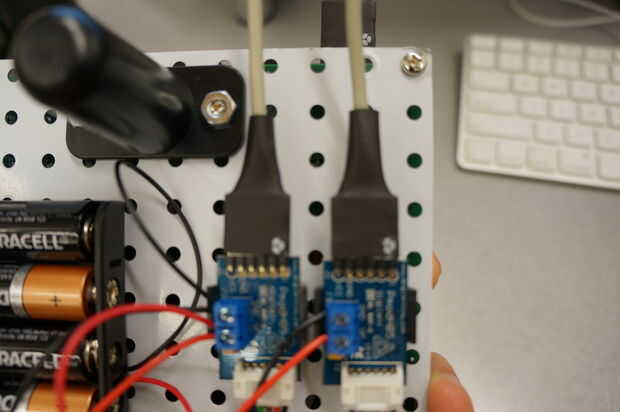

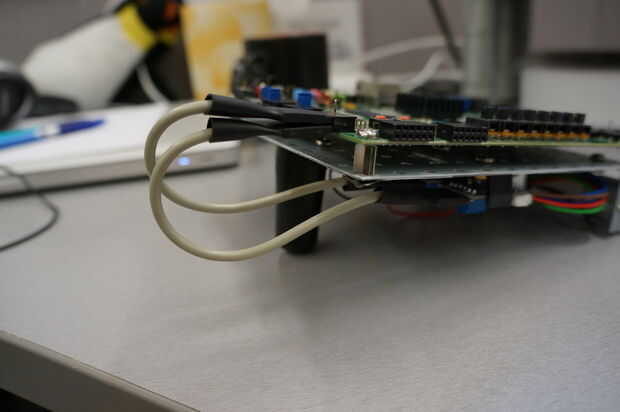

Utilizar dos cables de 6 pines para conectar los dos módulos HBridge para el Zedboard. Conecte el HBridge controlando el motor izquierdo de la fila inferior de pins en PMod JC1, asegurándose de pin1 del módulo HBridge conecta JC3_P. conectar el HBridge controlando el motor derecho de la fila superior de pins en PMod JC1, asegurándose de pin1 del HBridge módulo conecta con JC1_P.
