Pong de LED 8 x 8 con Arduino (3 / 5 paso)

Paso 3: Notas sobre la matriz de LED

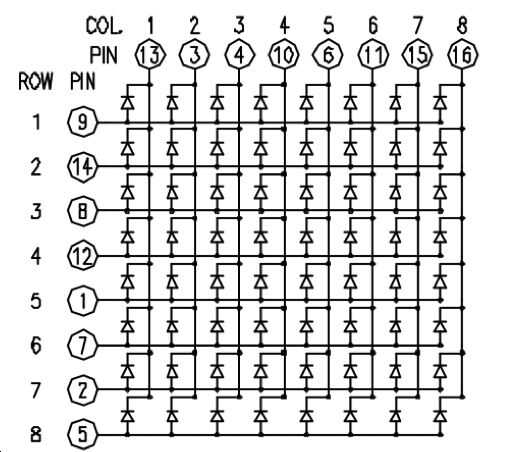

Una matriz de LED consiste en filas de columnas de cátodos comunes o viceversa y ánodos comunes. Los pernos de la matriz de LED están conectados a Arduino u otros microcontroladores para establecer la fila o columna a alta o baja. Tener en cuenta el esquema anterior.

Con referencia la el diagrama de arriba, una columna debe establecerse en alto para todo cualquier LED en la columna. Sin embargo, un LED individual en la fila se debe establecer a bajo para activar.

Por ejemplo, para encender el LED en la columna 1, establecer 13 Pin a alto y todas las filas en baja. Para encender el LED en la columna 1, filas 3 y 4, establece 13 Pin a alto, Pin 8 y 12 en otras filas a alta y baja.
