Tengo repruduced una versión en color del clásico Pong para un monitor VGA utilizando un pelado Arduino Uno.
Es para dos jugadores y también tiene sonido. Tiene cuatro colores y una resolución de 120 x 60 píxeles.
Mi objetivo era evitar cualquier escudo especial o apoyo IC!

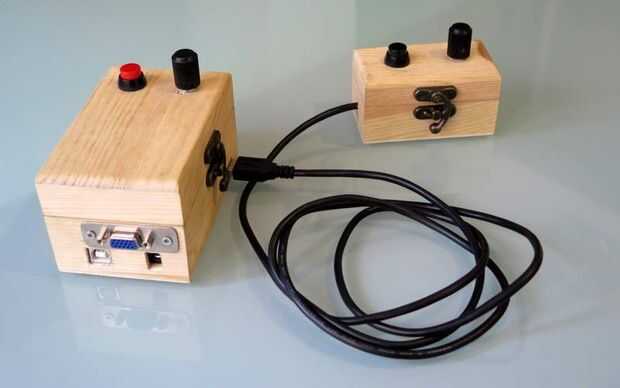

Sólo usé pocas resistencias, un conector DSUB15, un par de botones y potenziometers. La placa Arduino y otros componentes se colocan en dos cajas de madera. La segunda paleta de jugador está conectada al bloque principal por medio de un cable USB reciclado. Imágenes de la "consola" de todo y un esquema simple se muestran al principio de este video:
En el pasado yo he reproducido la versión B & W para TV, usando las librerías de TVout...
.. .pero ahora, en lugar de la biblioteca de TVout, el color Pong es hacer uso de la biblioteca de VGAx escrita recientemente por Smaffer.
Puedes leer más detalles en este foro de Arduino
Instrucciones para construir tu propio Color Pong con Arduino
En breve, aquí puede descargar la última versión del código, entonces usted necesita las librerías de VGAx de Smaffer en github publicado aquí.
Una vez tengas el código subido un un Arduino Uno (tengo Rev. 3) sin errores, puede comenzar a construir tu propia consola.
Te hace falta:
- un reverendo de Arduino Uno 3
- Conector DSUB15, es decir, un conector hembra VGA o un cable VGA a cortar.
- cuatro resistencias: 2 x 68 Ohm y Ohm 2 x 470
- dos 10 kOhm potenciómetro
- dos botones de
- otras dos resistencias (de 1 a 2 kOhm son finos)
- algún trozo de cable
- facoltative: un conector hembra USB y un cable USB para el segundo jugador, o cualquier otro conector/cable con cuatro hilos

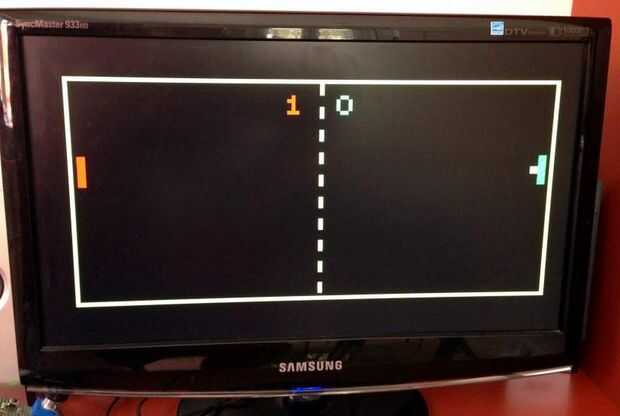

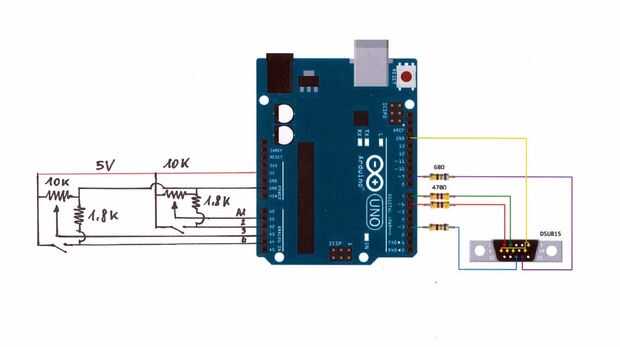

El esquema se divulga al principio de este Instructable, junto con un resumen de la consolle acabado y cómo se ve el juego en mi TV.

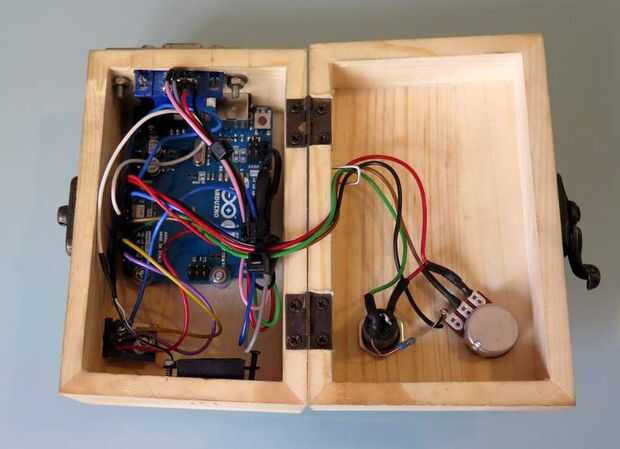

Coloqué la placa Arduino con el conector VGA en una caja de madera, que sostiene también el primer potenciómetro de jugador y el botón. Utilicé una caja de madera más pequeño segundo para el segundo jugador y me decidí a conectar a la principal por medio de un conector hembra USB y un cable USB. Usted puede utilizar cualquier otro conectador/el cable cual contiene por lo menos cuatro alambres separados.
¡ Disfrute!
