Paso 2: El conjunto Final de pantalla

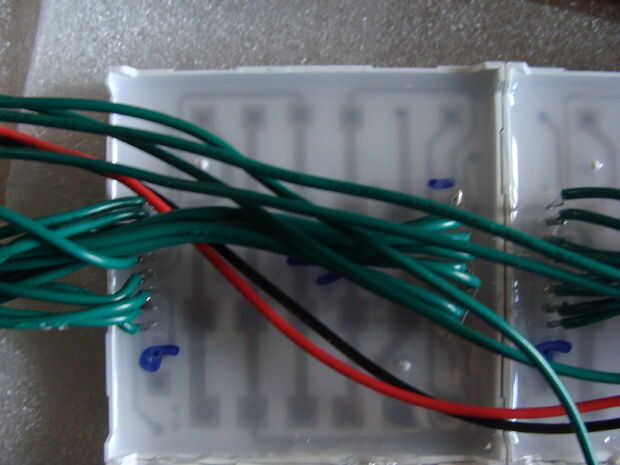

He subido algunas fotos mostrando la parte inferior de mi pantalla. En la parte inferior de la pantalla puedes ver todos los cables y las diferentes matrices. Ahora hay otra foto de la parte inferior de la matriz izquierda superior, esto será mi ejemplo. Como se puede ver, había etiquetado un patillas "1" y otro "9". Ahora la mejor manera que conozco para contar las ubicaciones de estos pernos es mirando el circuito dentro de la clara detrás de la matriz. Puedes ver los rastros dentro de allí. Los rastros le permitirá saber que pin es que comparando tu matriz a mi una etiqueta en la foto. Ahora hay 8 pernos en cada fila. El lado derecho se etiqueta de 1-8 (tapa al fondo) y el lado izquierdo recibe la etiqueta de 9-16 (abajo hacia arriba). Esto es solo mi forma de lo etiquetado. Si conoces el camino real, por todos los medios de alambre cómo sabes.

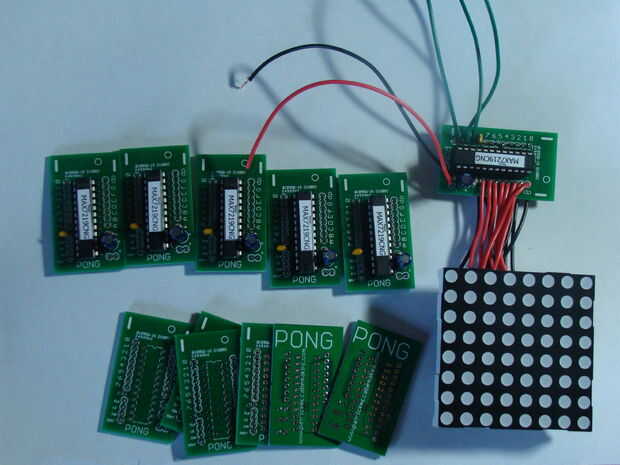

Esta matriz es adjunto a la Junta de arranque usando mi etiquetado como tan:
: Matriz Breakout Board patillas:
1 C
2 A
3 1
4 2
5 dp
6 4
7 B
8 E
9 G
10 3
11 5
12 D
13 0
14 F
15 6
16 7

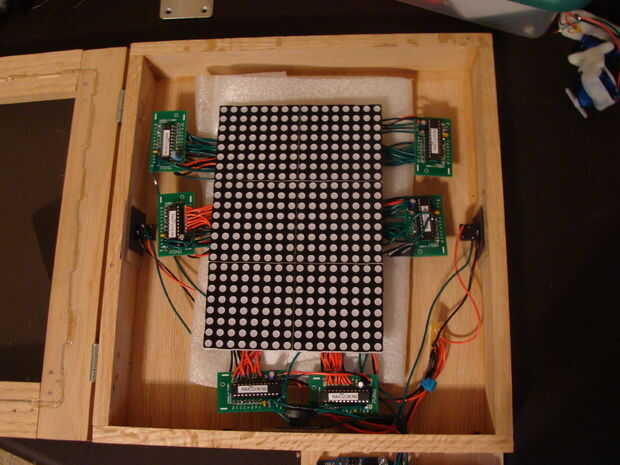

Se puede ver que las juntas necesitan conectarse a la izquierda o derecha según el lado de la pantalla será la matriz. Usted puede atar con alambre 3 a la izquierda y 3 a la derecha. Decidí poner 2 a la izquierda, 2 a la derecha y 2 en la parte inferior. Así que conectar todas las matrices a romper tablas y utilizar pegamento caliente para pegar juntos para formar una pantalla. Ello mediante la aplicación de pegamento en el borde de la matriz y entonces fíjela a otra matriz. Si usted tiene una matriz con el breakout junta la izquierda necesita pegar esto a una matriz con la Junta de arranque a la derecha y viceversa.
Finalmente hay unas últimos conexiones hacer. El "estruendo" de tablero de arranque de la matriz izquierda superior MAX7219CNG será lo que está conectado al Arduino. La "duda" de esto obtiene atado con alambre "DIN" de la junta superior derecha breakout. La "duda" de la parte superior derecha obtiene con cable para el "estruendo" de tablero de arranque de la media izquierda de la matriz. La "duda" de la Junta de arranque medio matriz izquierda obtiene atada con alambre "DIN" de la Junta de arranque medio matriz derecha. Supongo que ves el patrón ahora. Continúan los tableros juntos en esta moda del alambre hasta llegar a la final, matriz derecha inferior. Conexión a los pasadores de reloj y de la carga de cada junta todos juntos. Así que a diferencia del pin de datos, los pasadores de reloj y de la carga son todos compartidos. Se conectará estos pines de Arduino más adelante. Por ahora hemos terminado con la pantalla.
