Paso 5: El Final de montaje y cableado

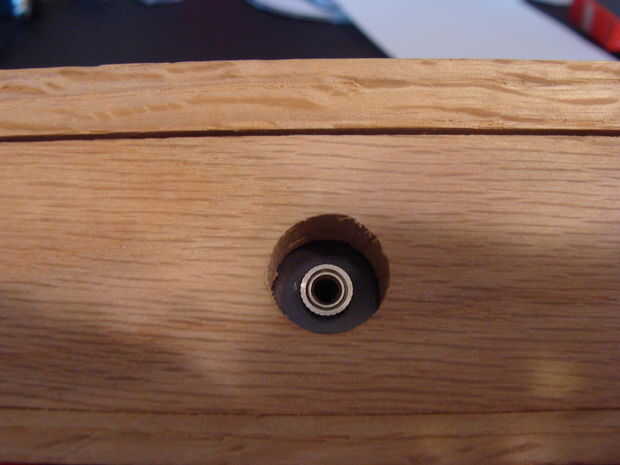

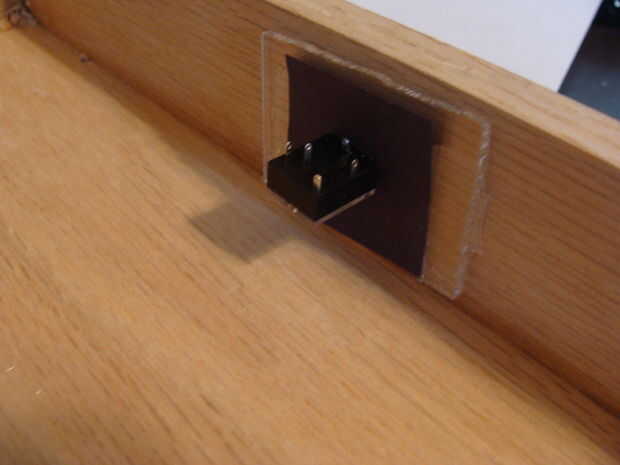

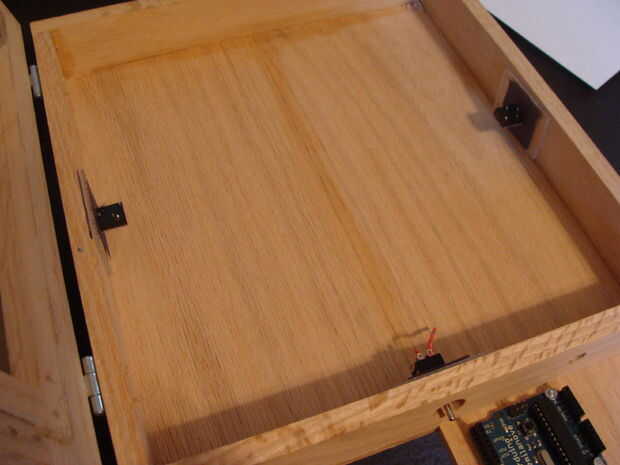

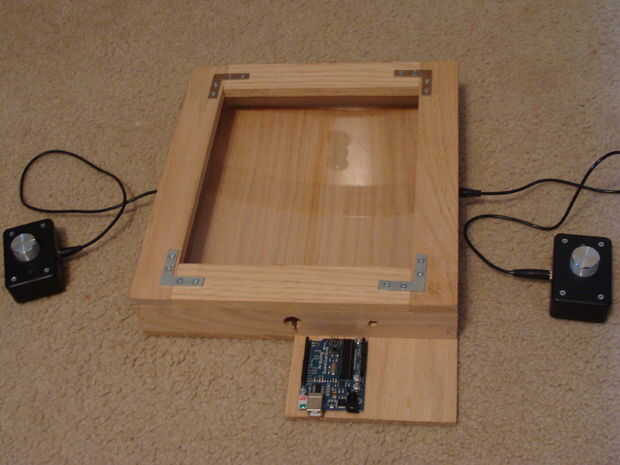

Para que 3 agujeros deben taladrarse. Hice agujeros de 5/8". Es 1 orificio en medio de la frente, izquierda y derecha. Los conectores de audio a los lados y el interruptor de alimentación va en la parte delantera. Use mi truco acrílico para adjuntarlos. El color negro puedes ver detrás del acrílico son pedazos de papel de construcción cabido entre el acrílico y el interruptor de encendido / jack de audio que se está acoplando en. Lo hice por estética cuando se ve desde el exterior.
A continuación perfore un pequeño agujero sobre la plataforma en el exterior que los alambres se pueden ejecutar desde la Arduino, la batería y la electrónica interior y.

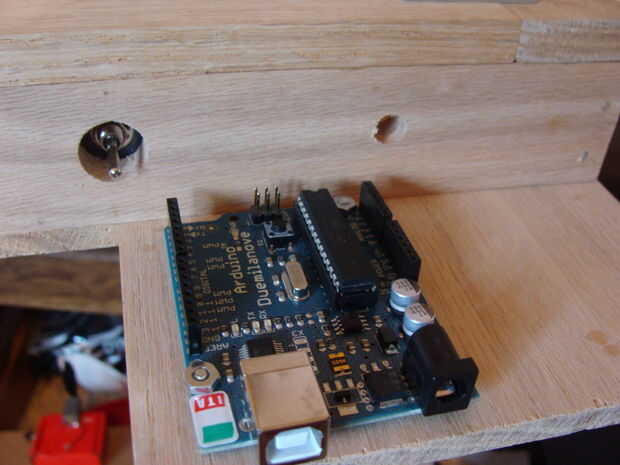

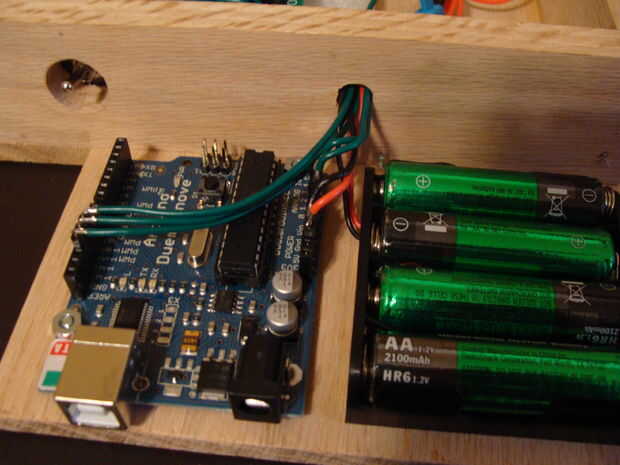

También puede perforar un pequeño agujero en la plataforma fuera de la caja para Arduino del perno hacia abajo. Luego pegué el portapilas a la derecha de él.

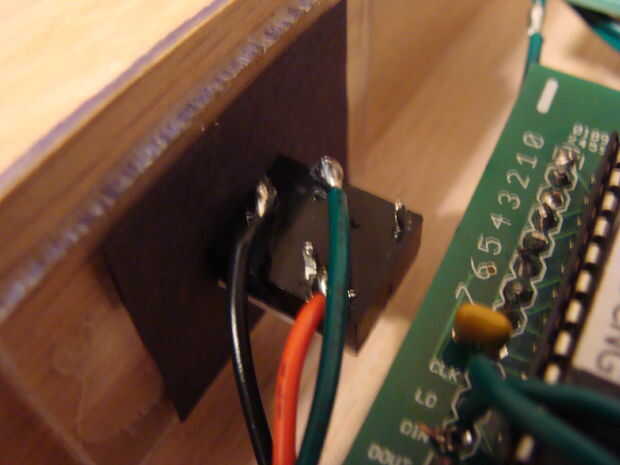

Ahora puede comenzar el cableado final. Necesita cablear los conectores de audio del mismo modo que fueron conectados en el controlador. Conexión de 5V, GND y una entrada analógica. Alambré el lado izquierdo a 0 analógico y la derecha a 1 analógico de Arduino.

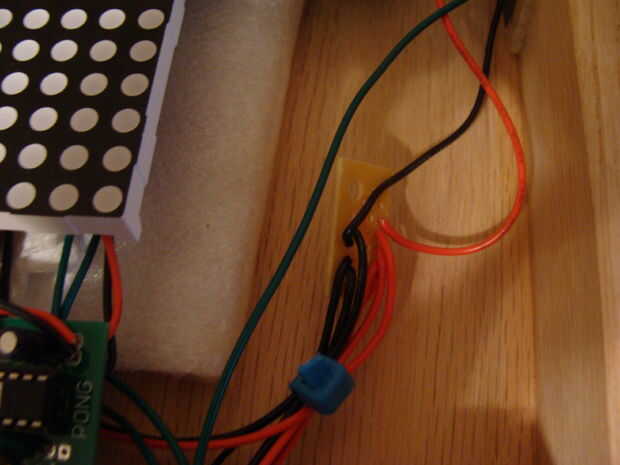

Hablando de energía, puede seguir adelante y distribuir la energía a todo. Cable todos los GNDs juntos y 5V en las tablas de desglose. Utilicé un trozo de tablero perf para hacer una pequeña distribución de energía. Conectar el interruptor demasiado por lo que se conecta a la batería y suministra 5V, cuando, a la electrónica incluyendo el Arduino.
Ahora llega la hora de cablear las pocas conexiones de la pantalla a Arduino. El "Din" de eso tablero de arranque izquierdo superior de la pantalla obtiene conectado al pin 12 de Arduino. Los pasadores de reloj Haz conectados al pin 11 y los pasadores de carga Haz conectados al pin 10.
