Ponga su coche R/C bajo control de computadora (7 / 10 paso)

Paso 7: Conectar la placa al transmisor

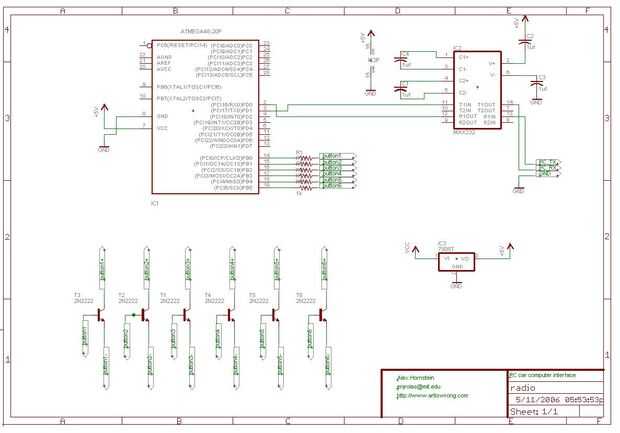

OK, así que ahora, la soldadura de las resistencias de 1K en las puntas de base de cada transistor transmisor. Ahora, suelde los cables de cada una de las resistencias a las líneas PB0-PB5 de su microcontrolador. (Recuerda que mi transmisor tenía 6 botones, así que si el tuyo no tiene que muchos, no se sienten mal.)
Conecte el cable positivo de la batería (probablemente rojo) desde el transmisor al pin VCC del 7805 en su tabla. Conecte el cable de tierra a tierra en tu tablero.
Y ahora probablemente un buen momento para conectar el conector DB-9 serial a su Junta Directiva. Conecte la línea PC_TX al pin 2 del conector DB9, la línea PC_RX al pin3 y la línea GND al pin 5. Hay números poco pequeñitos en el lado de la soldadura del conector DB-9 que le dará una idea de lo que estoy hablando. Si no los ves, ver pines DB-9 en google, y que oughta
