Por debajo de las virutas de soldadura (1 / 6 paso)

Paso 1: Preparar vias termal

Su PCB debe tener un área de cobre debajo del disipador de calor del chip para conexión eléctrica y térmica.

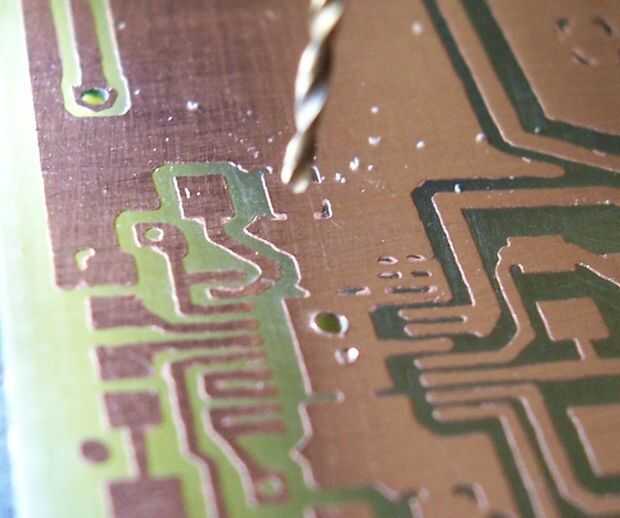

Taladre orificios pequeños (cuantos caben) en donde va el disipador del chip.

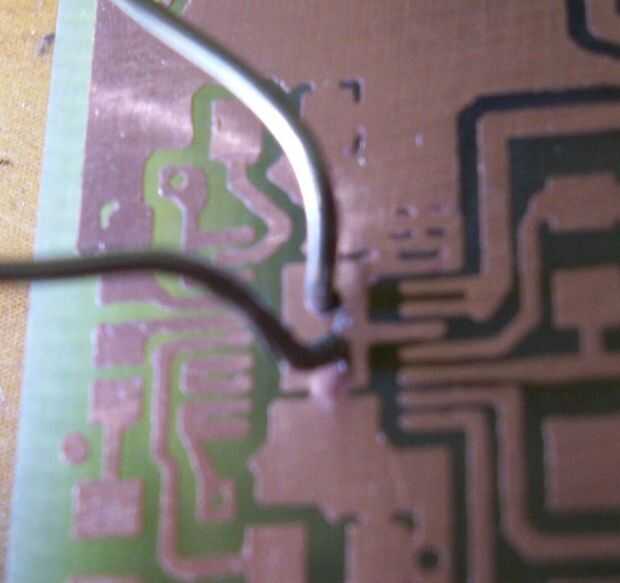

Luego meter a través de cable de cobre a través de los agujeros (segunda foto). Trate de usar alambre grosor permitirán a los agujeros. Necesita un ajuste apretado. Acababa de usar los cables de un diodo... estaban apenas a la derecha... y de cobre (plateado con estaño).

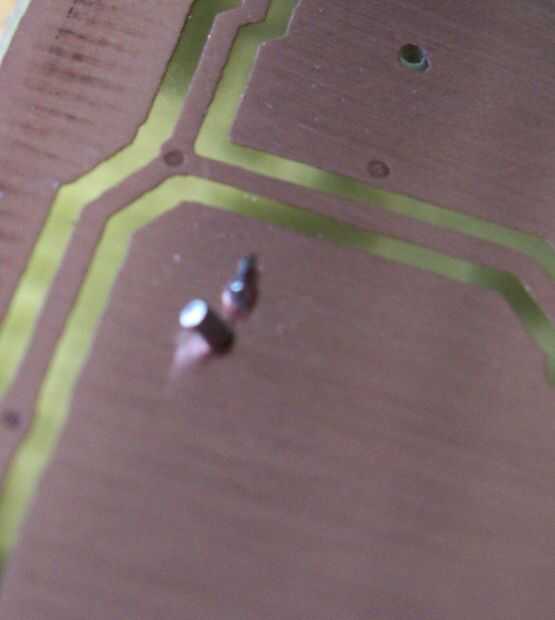

Segunda vez alrededor sería meter los cables por la parte inferior lo suficiente como para empujar hacia fuera, pero no demasiado (tercera foto).
