Paso 4: Versión permanente: la fuente de alimentación

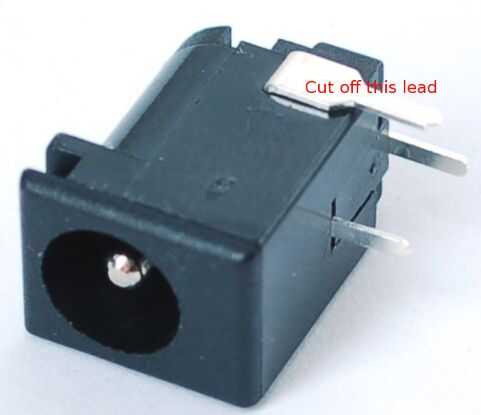

La primera parte de la soldadura es el jack de 2,1 mm barril. A fin de que ajuste es necesario cortar el plomo en el lado de la parte. (ver imagen) Soldar el conector de barril en agujeros a-1 y A-3.

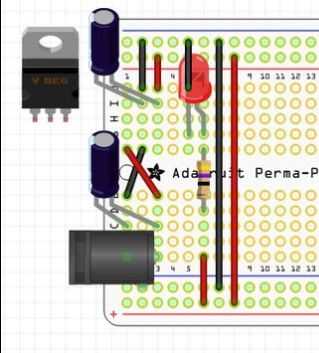

Luego de la soldadura de cables rojo y negro para los condensadores y el regulador de voltaje como se muestra en el diagrama.
Soldar los condensadores como en el diagrama. El más positivo va en la columna con el cable rojo. El negativo es más corto y hay una raya en el lado.
Ahora soldar el regulador de voltaje como se muestra.
Terminar la fuente de alimentación la potencia en el LED del circuito y los cables de puente para el otro conjunto de rieles de corriente de soldadura. El cable más largo en el LED es el ánodo, que va en la columna con la resistencia.
Enchufe la batería para probar su trabajo. El LED debe encenderse y el regulador de voltaje no debería calentarse.
