Paso 6: Versión permanente: final del circuito

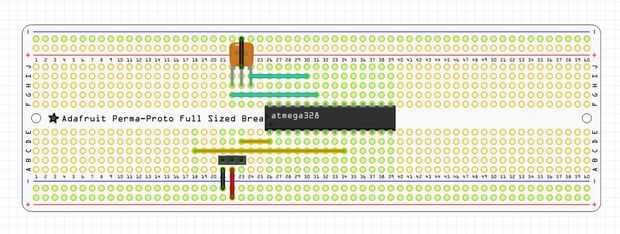

El zócalo de la viruta de la soldadura, que va en medio de la Junta en orificios de 26 a 39. Los puntos de muesca de alineación de la fuente de alimentación.
Las cabeceras masculinas para el servo de la soldadura. Los pernos van hacia la parte posterior, en agujeros B21 - B23.
Conecte un cable negro de A21 con el carril de tierra y un cable rojo de la A22 al RAÍL positivo.
Conecte un cable amarillo de D23 al D26. Esto conecta el servo al pin digital 9.
Conecte un cable amarillo de C18 a C34. Esto conecta la olla al pin analógico cero.
Solde el resonador cerámico en agujeros H22 H24.
La soldadura de los cables para el resonador: G22 G31, I24 al I30 y J23 al suelo carril.
