Paso 1: Desmontar el portátil
pantalla de lcd compuesta-3.5-5 pulgadas (puede buscar estos fuera de ebay para barato. Buscar "posterior visión coche cámara LCD", usé una pantalla de 3,5 pulgadas)
-7.2 voltios Batería NiCD o NiMH (también puede obtener estos fuera de ebay, fui a una tienda de hobby local y consiguió estafado lamentablemente)
Una vez que tienes una consola de trabajo, porque francamente no puede trabajar con una consola rota, es hora de desmontar la consola y encontrar sus voltajes de trabajo.

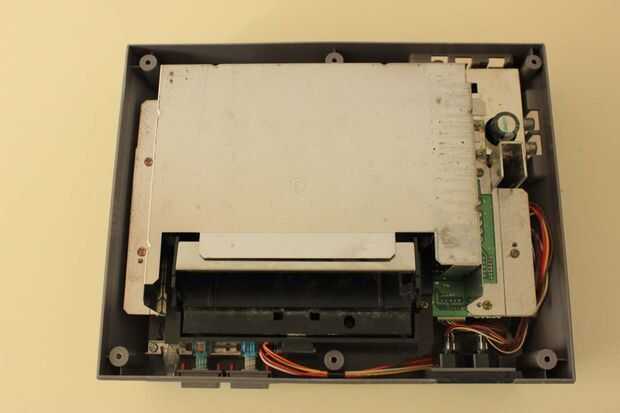

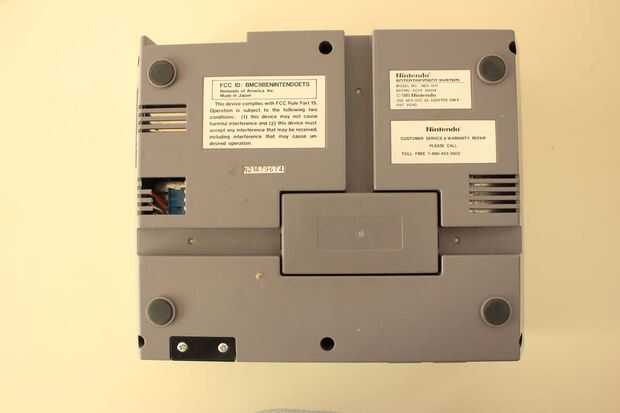

En el caso de la NES en la parte inferior de la consola hay 5 o 6 tornillos que entre las dos cáscaras del cuerpo juntos. Una vez que éstos se toman hacia fuera puede voltear sobre y retire la mitad superior de la carcasa de la consolas. Esto revelará un montón de chapa metálica de protección en la mayoría de los casos junto con disipadores de calor en algunas consolas como el N64.

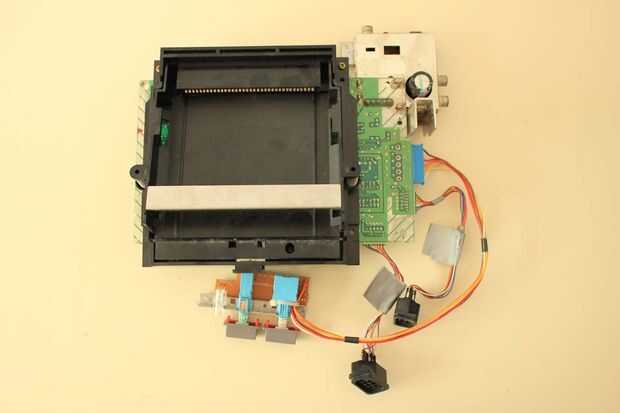

Desde aquí es hora de romper la consola hasta que con éxito puede quitar la placa base entera de la concha. Hay 6 o 7 tornillos sujetando el metal superior protección que una vez sacado revela el cargador de cartucho de resorte. Después de eso tendrá que Desenroscar el interruptor de encender/reiniciar, reproductor controlador puertos así como la placa base sí mismo. Ahora todo debería estar bastante suelto y listo para ser sacado. Si allí es obligatorio en cualquier parte de la consola mira alrededor cuidadosamente antes de intentar alzaprimar hacia fuera. Mayoría de las veces simplemente olvidar desenroscar un tornillo oculto. Una vez con éxito extraer todo de la parte inferior la mitad de la cáscara, retire el soporte de cartucho cargado de primavera.

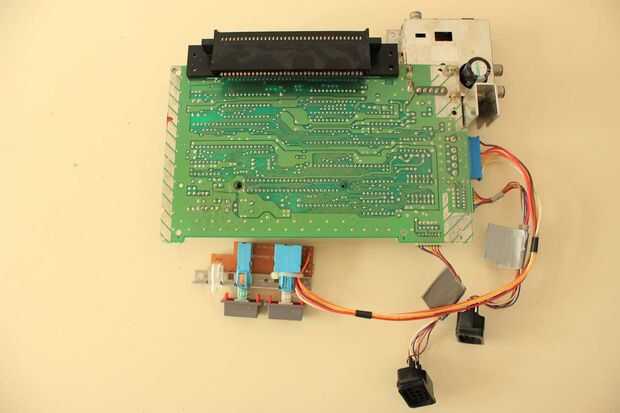

Es el momento de calcular las tensiones de trabajo de la consola y la pantalla LCD (así no tienes que si trabajas con la NES porque voy a decirles les). Conecte la consola a la fuente de alimentación wallwart y encienda la consola. Ahora vas a tomar tu multímetro y encontrar los carriles de la energía viene después de los puntos negativos y regulador en el tablero. Para la NES la tira plata externa es un gigante plano de puesta a tierra. En el caso de la NES si encontrar la caja de RF que es el extrañamente fuera de lugar caja de plata que enchufe su adaptador de corriente puede encontrar un power point. Si le da la vuelta la placa base sobre la puede encontrar es el tercero de la soldadura de punto desde la izquierda (punto medio de la soldadura). Alternativamente si pase al siguiente paso, verá un cuadro con el voltaje marcado regular, y puede tomar sus lecturas de eso. Si se mide desde este punto a la tierra llana que notará que la consola funciona con 5v DC, que es curioso porque la wallwart fuente de alimentación realmente suministra, si recuerdo, 9 voltios, pero esa es otra historia.
Después de esto tienes que hacer lo mismo para la pantalla LCD, pero el proceso es un poco diferente. Vas a tener que seguir el cable de su conector en el PCB, a lo largo de sus rastros, hasta llegar al regulador de voltaje. Si es google el 7805 regulador hoja encontrará una referencia de forma general. En mi LCD parecía el 7805, pero mucho más pequeño. A partir de ahí vas a encontrar la tensión de salida o googlear su hoja de datos si usted puede leer su etiqueta o utilizando su medidor de voltios y siguiendo los pasos anteriores de encontrar un terreno llano y de la salida del perno en el regulador. La mayoría del tiempo el tercer pin será la salida y el pin del medio va a ser tierra. Mi pantalla también corría de 5v DC.
Saber estos que ahora puede averiguar la fuente de energía para tu portátil. Normalmente añadir 2 o 3 voltios por encima del voltaje requerido por los sistemas. Esto es sólo una regla general para la mayoría de los reguladores, pero si usted compra un regulador nuevo y mejor aún puede ir tan bajo como 1,5 voltios. En este caso la pantalla y la consola de salida 5v DC tan agregando 2 voltios y encontrar la pila más cercana que resultó en una batería de 7.2v . Esto no es técnicamente una forma correcta de juzgar cuánto voltaje de entrada es necesario utilizar, pero en su mayor parte no me falló hasta ahora para cualquiera de mis proyectos. Por supuesto si usted está trabajando con nuevas generaciones de consolas esta regla puede o no trabajar ya sacar nuevas consolas asignar de amperios. Si recuerdo la xbox360 utiliza un riel de 12v 12 amp y otro carril de 5v, por lo que no sólo tendría un momento difícil tratando de encontrar baterías adecuadas, tendrías que encontrar un regulador de voltaje adecuado para ambos voltajes que no volar cuando se sistema demandas 12 amperios.

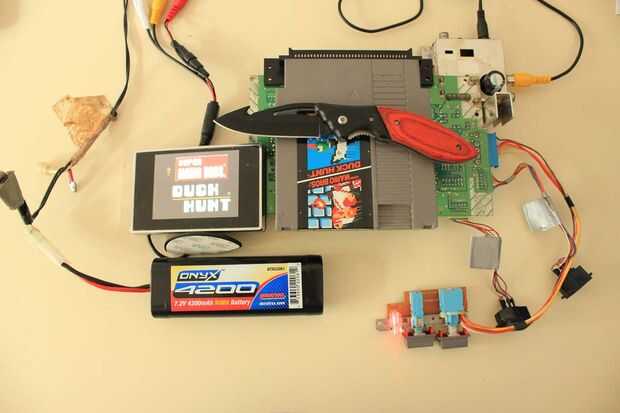

Después de todo es sacar y calcula, si desea, puede conectar la consola a una toma de corriente y TV para asegurarse de que todavía funciona. También puede hacer esto periódicamente en los pasos posteriores así como para verificar que no se rompiera nada. En el cuadro de ejemplo estoy usando mi cuchillo para aplicar tensión al cartucho. Usted tenga que experimentar en este momento para encontrar lo que funciona porque a mucha tensión o insuficiente hará que el sistema continuamente reset o encienda con una pantalla en blanco. Estoy usando una pantalla compuesta de LCD de 3,5 pulgadas y una batería de NiMH que compré de ebay por cable a la consola con alguna prueba de cables y conectores que hecha de piezas de repuesto.
