Paso 2: bajar el portable de tamaño
* Opcional * (estos no son necesarios a menos que seas exigente como yo)
-condensador de 1uf
-condensador de 100uf
-2.2uf condensador
-Tarjeta edge conector 72 pin 0,1" Brea (A31721-ND)
Ahora es momento de comenzar a destruir la placa base y reconstruir para que sea más pequeño y más delgado. Para más consolas simplemente doblar y doblar sobre condensadores y resistencias para hacerla un poco más delgado, pero en algunos casos como el de la NES debe recurrir a la destrucción física de la placa base y componentes.
** Opcional ** (esto no es necesario a menos que seas exigente como yo)

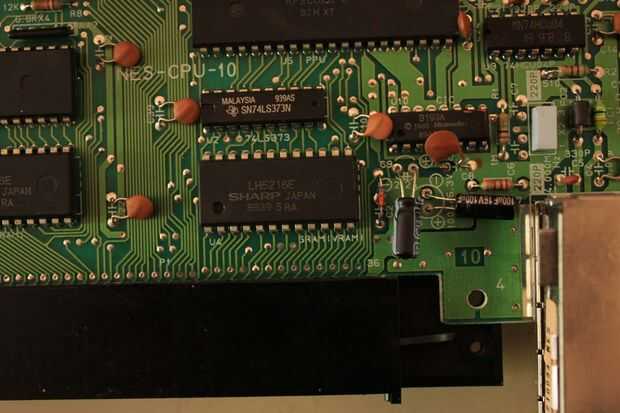

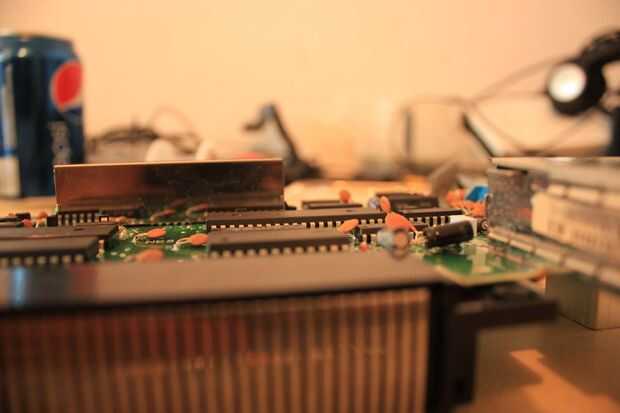

Lo primero que notó fue el condensadores azules que estaban muy altos y verticales. Tomé nota de sus estadísticas y compraron nuevos condensadores de la las mismas estadísticas. Entonces usted puede comenzar a desoldar los capacitores les oscilando hacia adelante y hacia atrás hasta que salen al calentar con un soldador en la parte posterior. Después de tomar los correspondientes condensadores compró y dobla las piernas 90 grados e insertarlos por lo que el condensador ahora está sentando a su lado. Hacer esto a todos los tres condensadores y reducirá la altura de la placa madre por un poco.

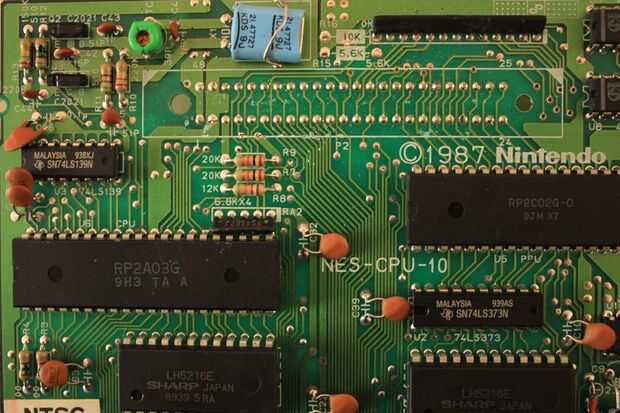

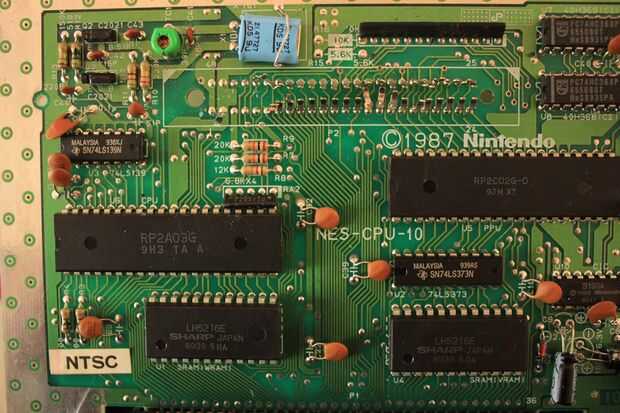

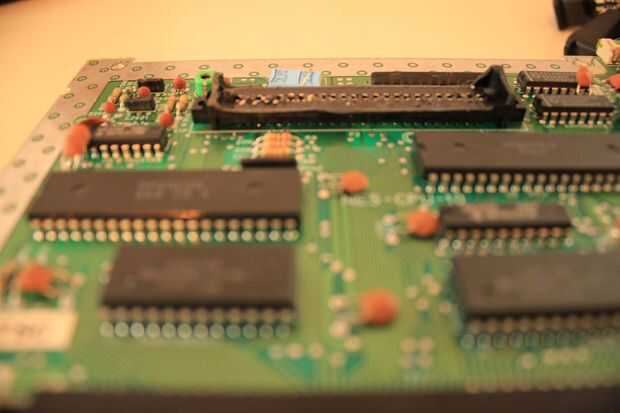

Luego es tiempo para destruir físicamente parte de la NES para reducción de tamaño agregado. Hay un puerto de expansión que casi nunca fue utilizado con el sistema original y supe que lo nunca usaría en un portable por lo que procedí a sacarlo. Ahora no pude averiguar una manera real para quitar por lo que me llevó un par de pinzas y quitar el metal que blinda y procedió a romper el plástico. Desde allí usted puede solo menear la izquierda sobre alfileres hacia adelante y hacia atrás hasta el broche de presión dando por resultado un área limpia. Tenga cuidado de no para dañar ninguna de las huellas en la placa base o cualquiera de los componentes circundantes.

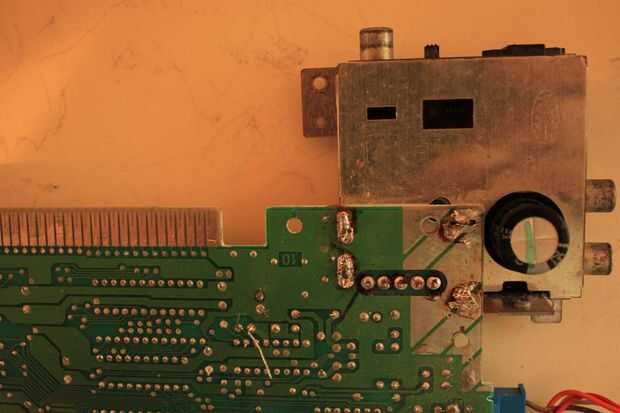

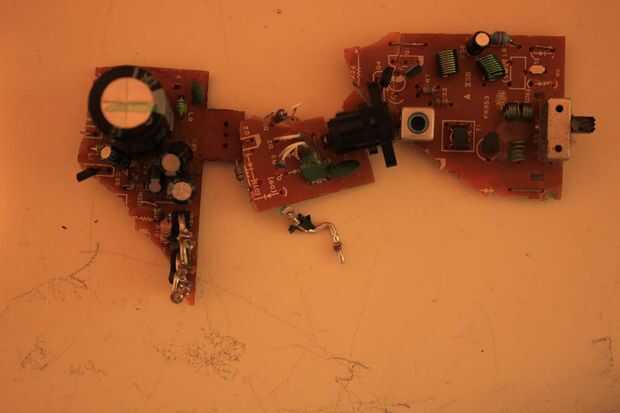

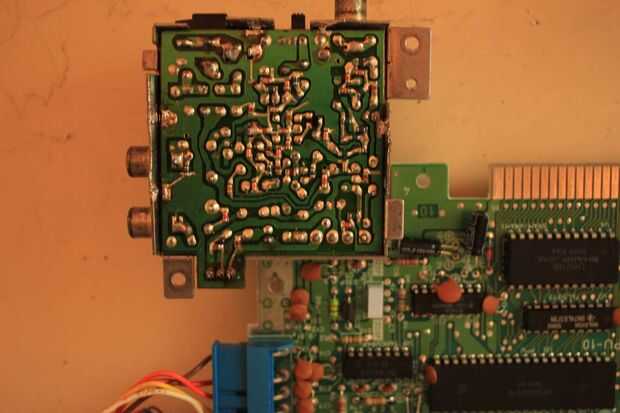

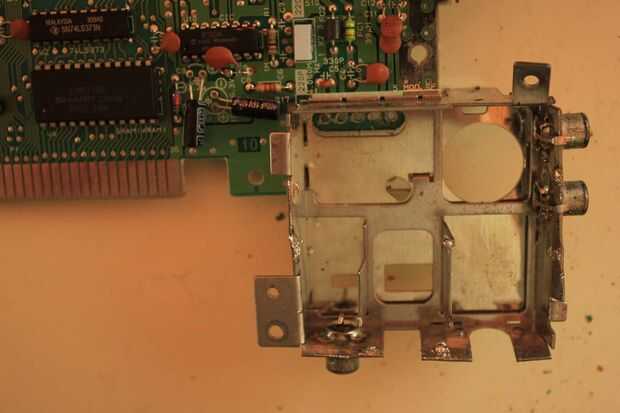

Lo siguiente que se destacó fue la caja de RF original para la consola que regula la energía entrante, amplifica la salida de vídeo y logró la salida de audio. Lo fue a manera de grandes y torpemente se colocó en la esquina de la consola así que decidí quitarlo. No era una cosa fácil de quitar así que asegúrese de que usted tome su tiempo. También hay partes que puede salvar para utilizar con otros proyectos como una parte específica necesita salvamento para éste (el regulador de tensión 7805 que puede verse en el lado de la caja de RF). Como con el puerto de expansión tomé alicates y destructivamente la quitó por desoldar y doblez lejos el blindaje metálico y ajustar la placa PCB en su interior piezas para ayudar a sacarla. Una vez que el PCB es simplemente doblar y ajustar la mayor parte de la pantalla, aunque puede que necesite usar el soldador para obtener algo de él fuera de la placa base, así como para eliminar las patillas gruesas que van en la placa base sí mismo. Tenga cuidado de calentar realmente los pines mientras que tirar hacia fuera. Cometí el error de ripeo sacarlos y dañaron las huellas y las almohadillas. Si esto sucede aunque no se preocupe, basta con seguir las huellas de aguas arriba y la soldadura de las conexiones para el primer componente en el rastro. Una vez que esté acabada si que se pueden desoldar los condensadores en la rota caja RF PCB para uso con futuros proyectos como este. Aunque Asegúrese de que usted mantenga el regulador de la caja de RF (el cuadrado negro patas tres en el lado de la caja) ya que se necesitan para reconstruir la caja de RF en un formato más pequeño.

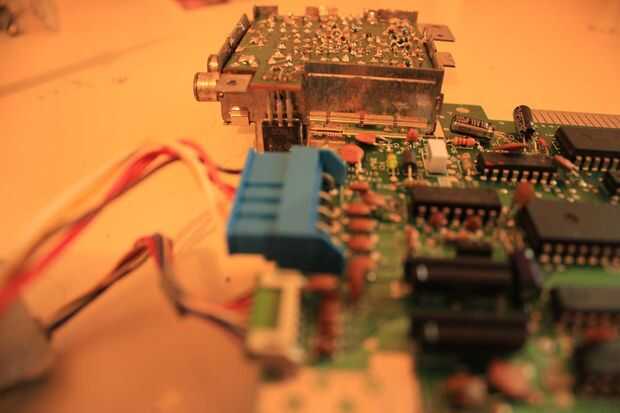

En la foto no es la eliminación de plug power/reset (azul) en el lado derecho del tablero. Ya que nos pondrá en una línea SPST switch antes del regulador no necesitamos esto para encender la consola. Usé mis pinzas otra vez y destructivo se rompió el plástico y desoldar los pines. Como una nota lateral, si quieres conectar un LED que muestra el estado de sistemas (reajuste blink o funcionamiento sólido) soldar un LED en la clavija superior que es positivo, y el tercer pin que es negativo.
También es una buena idea para eliminar los puertos de controlador de jugador 1 y 2, pero dejaremos solos hasta que nuestros controladores trabajando. es mucho más fácil probar los controladores cuando se puede conectar fácilmente dentro y fuera del sistema.
También no en la foto, es la eliminación de la ranura de cartucho que fue reemplazada con un conector de borde de tarjeta de 72pin 0,1 pulgadas de la echada. Esto puede ser adquirido en digikey y mouser en línea para bastante barato (número de producto para digikey es A31721-ND http://www.digikey.com/product-detail/en/5530843-8/A31721-ND/770547). Simplemente deslice el conector del cartucho y una nueva línea y aplicar soldadura. Trate de no a las pastillas del puente y asegúrese de Asegúrese de que se separan con una prueba de multímetro. Me fui tan lejos como un destornillador o una maquinilla de afeitar y correr por entre las pastillas un par de veces sólo para asegurarse de que nada fue tendido un puente sobre. Mi plan original era utilizar cable IDE para reubicar el conector, pero me metía extraños artefactos en la señal de video en los juegos, que se resolvió cuando soldadas directamente a la placa base.

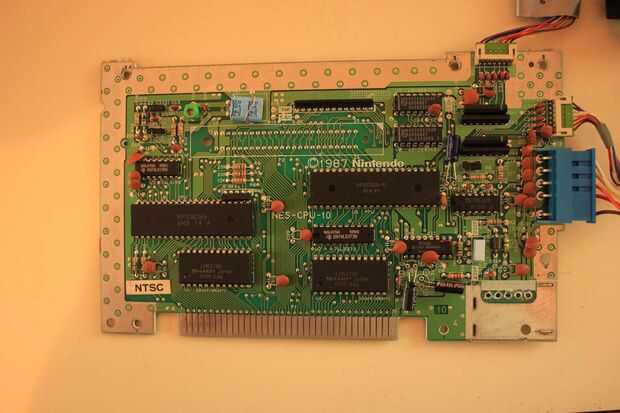

Otra forma de reducir el portable es que corta las llanuras de la tierra alrededor del exterior de la placa base. Tenga cuidado sin embargo, específicamente sistemas más nuevos pueden tener un PCB de múltiples capas que significa que hay huellas en la parte superior, inferior y media del PCB y si se corta sin saberlo en ellos pensando que es sólo un terreno llano vas a tener un mal momento. Aunque con esto dicho, el NES está bien en cuanto a la corte la mayoría de la tierra llana. Sólo asegúrese de dejar un poco en vez de cortar completamente.
