Paso 5: Juntándolo
-Proyecto caja (u otro tipo de caso)
-Tornillos
-Pegamento
-Plástico (como las tarjetas de crédito)
Interruptores - SPST (single post solo tiro)
-Conexiones de audio estéreo

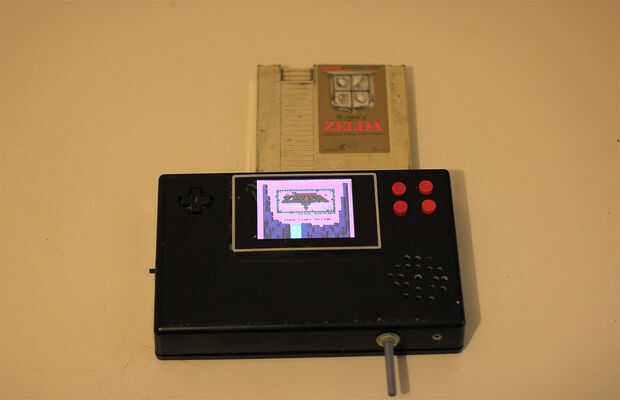

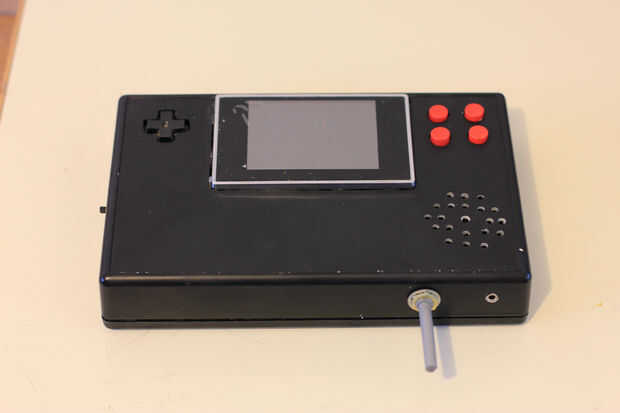

Finalmente es hora de poner todo junto y agregar otras funciones.
Utiliza un cuadro de proyecto predefinidos y créeme fue un gran error. Fue bastante difícil de encontrar uno cerca del tamaño correcto, pero al final fue a pequeño. Si usted puede impresión 3D una caja, fibra de vidrio con moldes, o incluso pegamento plexiglás a hacerlo. Nada es peor que poner en el trabajo y saber no se ajusta a derecho.
de todas formas además de la caja que debe ser dremeled hacia fuera, hay ciertas cosas que deben ser creadas y modificadas. Uno de los cuales es los interruptores para los botones A/B/Inicio/seleccione. Si has notado hay nada impide que los botones fuera de su caja. Para solucionar esto que simplemente corté a tiras de viejas tarjetas de plástico eran un poco más entonces los botones y había pegado a la parte inferior de los botones rojos para que actúan como pestañas. Esta instalación desde el interior de la caja resulta en los botones de plástico que no se caiga porque las lengüetas golpear el caso en el interior. El D-pad pero no requiere esto porque es forma circular, y el corte es una cruz.
En cuanto a otros cableado dentro de la caja, es bastante autoexplicativo. su regulador de voltaje va a un lado del conmutador, el otro lado va a la consola y su pantalla. Pueden soldar todos los cables de tierra en la llanura de tierra de consolas que hace que sea sencillo. Desde allí es sólo lo básico que necesita para conectarse como el amplificador de audio y amplificador de vídeo a la pantalla LCD. Si usted ha estado probando estos componentes paso a paso la mayor parte debe ya estar cableados y sólo tienes que encontrar un hogar para ellos dentro de la caja.
Otros mods que pueden a este proyecto consisten en dos categorías, mods de Motherboard, Tarjeta madre y yo hecho mods de componente. Una placa base mod es el mod de bloqueo que desactiva el chip de bloqueo mediante la reducción de un alfiler de la viruta del cierre. Esto es un mod de ampliamente utilizado y puede encontrarse en cualquier lugar en internet. Lo que hace es detener el bloqueo de chip en la consola de comunicarse con el chip de bloqueo del cartucho. La finalidad de esta llevando a cabo por Nintendo era evitar colar sin licencia y juegos que en sus consolas. Lamentablemente este chip también fracasó con sus juegos originales causando así el reset siempre temible de la muerte. Por cortar esta conexión usted tendrá una mejor oportunidad de los juegos de carga la primera vez al jugar. Otro mod de la placa base es una LED luz de estado, que ha mencionado en un anterior donde se suelda un LED al pin en el conector del interruptor de encender/reiniciar viejo primero y tercero. Esto le permitirá ver si tu consola está en (sólido), o en estado de reset (parpadeando). Hay algunos mods un poco más avanzadas, que trabajan para el portátil, pero que requieren más investigación y la ingeniería como un potenciómetro para ajustar la velocidad de los juegos mediante el ajuste de la tarifa de reloj, así como una salida estéreo mod que convierte la salida mono de NES en estéreo.
En cuanto a mods de componente (lo hemos creado), usted puede atar con alambre en estéreo en su amplificador de audio entre la salida del amplificador y el altavoz para que puede insertar los auriculares y el altavoz se desconectará. Otro componente mod es uno que en teoría debería funcionar pero no lo he probado todavía. Básicamente usted pone a un estéreo entre el video amplificador y la pantalla así como el cableado de la salida de audio desde el amplificador de audio a uno de los pines en el conector estéreo. En teoría esto permitirá crear un 3,5 mm a cable RCA para que pueda jugar la consola en su alambique TV y al insertar el cable se corte video a la pantalla de LCD, haciendo que se apague.
En general, los pasos son pocos cuando se trata de crear una consola portátil, aunque más reciente vas cada paso más complejo se convierte. Como puede disipe la consola, cambiar/optimizar amperios de alimentación/audio/vídeo y el tamaño del regulador y recrear los controladores a un tamaño portátil, podrás tomar cualquier consola y convertirlo en un portátil.
Esperemos que esto provocó algunas ideas para otros proyectos portátiles o ayudó a crear su propia consola portátil/NES.
