Portable - Mini amplificador altavoces (4 / 10 paso)

Paso 4: Completar el circuito en perfboard

Step 1

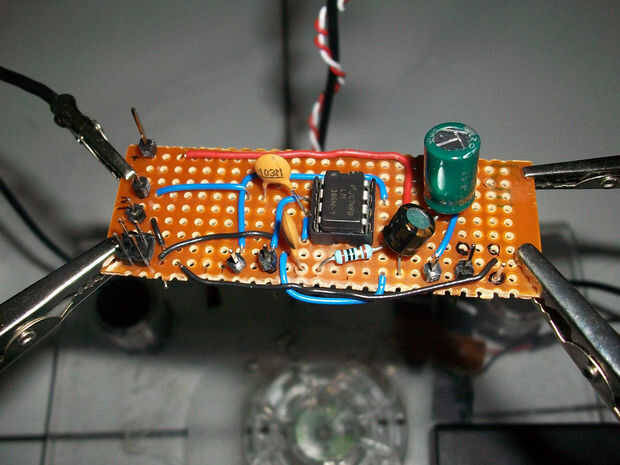

-Pin 1: conectar a hombre de encabezado para potensio 5K (ver imagen 3 y 4)
-Pin 2: conectar a un cable de la tapa de cerámica 0, 01uF, el otro cable va al enchufe de audio positivo.
-Pin 3: conectar al pin 4
-Pin 4: Conecte a la tierra | Conecte al cable negativo de 100uF | Conecte el uno de la tapa de cerámica 0, 01uF y el otro cable va al resistor de 10 ohmios. (ver la foto del protoboard)
-Pin 5: Conecte el otro cable de 10 ohmios | conectar al positivo de 220uF
-Pin 6: conecta a 9V (positivo) | conectar al positivo de 100uF
-Pin 8: conectar al macho de encabezado para potensio 5K (ver imagen 4)

Paso 2
Estoy usando encabezado masculino (extendida) por potensio, fuente de energía, y para la toma de audio, así que será fácil modificar con otro valor (especialmente para lo potensio). Pero está bien si quieres derecho a la ejecución del componente de soldadura.

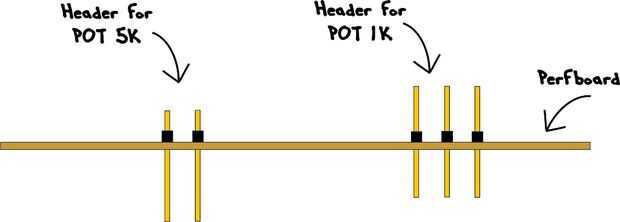

# De Potensiometer

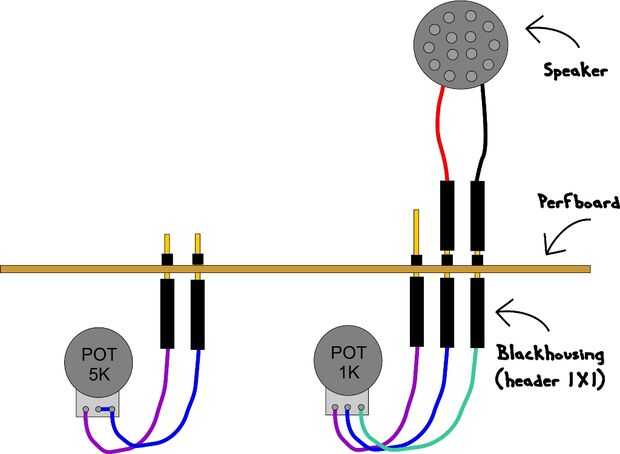

#POT 1K
Tenemos 3 machos de cabecera (extendido)
* Poner el mismo tamaño de longitud de los cables para superior y lado.

>> Upper side
-Izquierda: Conecte el negativo de 220uF,
-Centro: conectar al positivo del altavoz,
-Derecha: Conecte tierra y negativo del altavoz
>> Lado
-Izquierda: Conecte a la potensio
-Centro: Conecte a la potensio
-Derecha: Conecte a la potensio

#POT 5K
* Solo necesitamos 2 macho de cabecera (extendido)
* Poner la cabecera hacia abajo

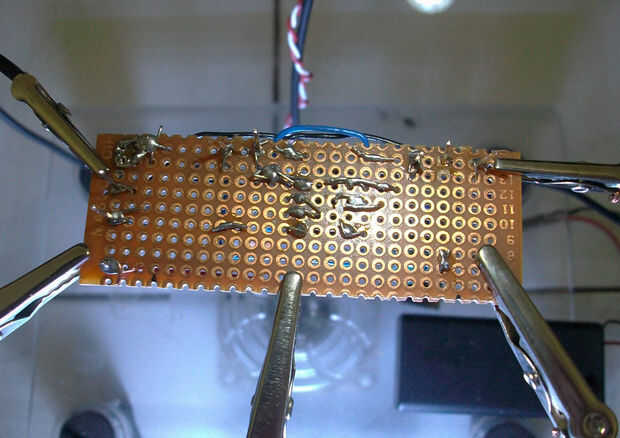

Paso 3
Soldar los componentes con cuidado.
