Paso 6: El circuito
Un método superior de luz LED es utilizar modulación de anchura de pulso (PWM). Con cuerdas PWM de bombillas LED pueden todos ser conducido con la corriente directa recomendada, con la atenuación mediante el LED encendiendo y apagando en alta frecuencia - tan rápido, que el ojo humano no puede ver el efecto estroboscópico. Los períodos de largo es en relación con los periodos de inactividad, mientras más brillante esté el LED aparece al observador.
Ciclo de trabajo es una medida del porcentaje del tiempo que el LED está físicamente en. Si, por ejemplo, el LED cambia a ON para 9/1000 de segundo, y luego de 1/1000 de segundo, el ciclo de trabajo es de 90%: 90% del tiempo está encendido y el 10% del tiempo está apagado. Por lo tanto, la intensidad de la luz será aproximadamente el 90% de su nivel intacto.

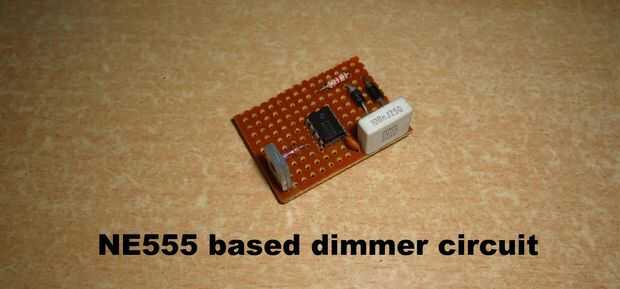

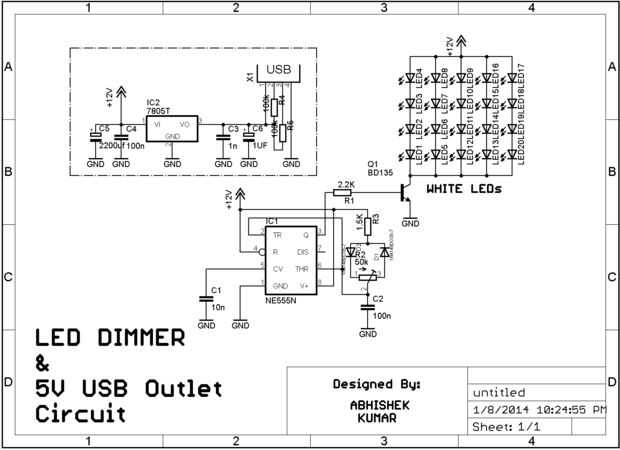

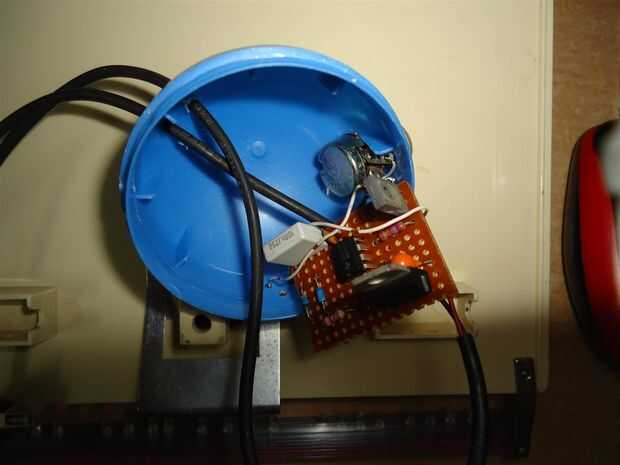

La forma más sencilla de lograr esta alta frecuencia de conmutación es utilizar un circuito integrado de 555 temporizador (IC) - uno del ICs más común y más versátiles jamás creados. El circuito mostrado está diseñado para ser utilizado como un dimmer para LEDs.
Este circuito Atenuador no puede utilizarse para apagar los LEDs completamente o a brillo completo. De hecho funciona dentro de un rango de ciclo de deber del 5% - 95% como el potenciómetro (etiquetado P1) se gira de mínimo a máximo. (Mediante el uso de diodos de germanio en lugar de los dos diodos de señal IN4148 este rango atenuación puede ser extendido para ir del 1% - 99%).

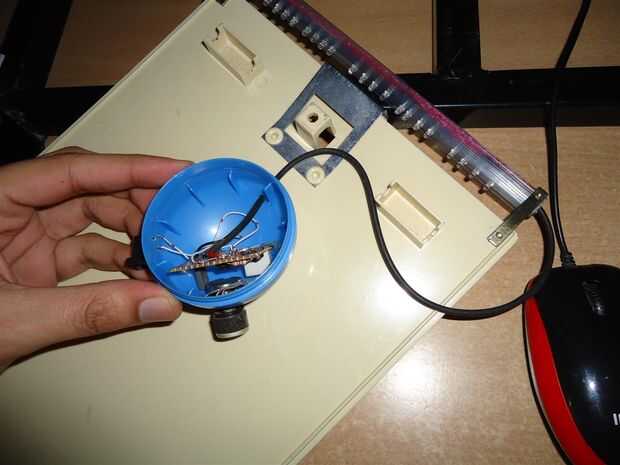

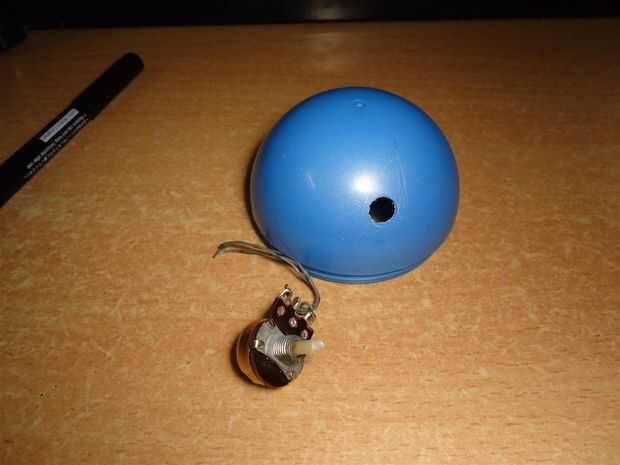

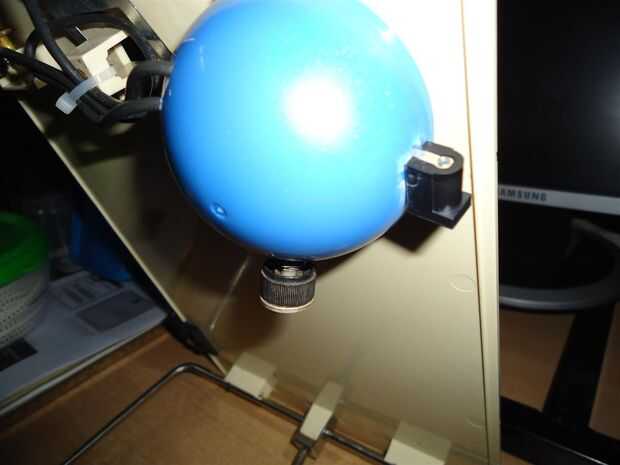

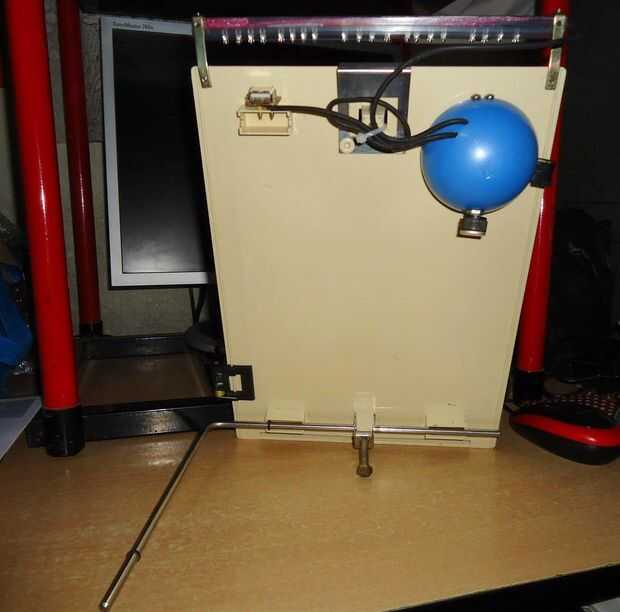

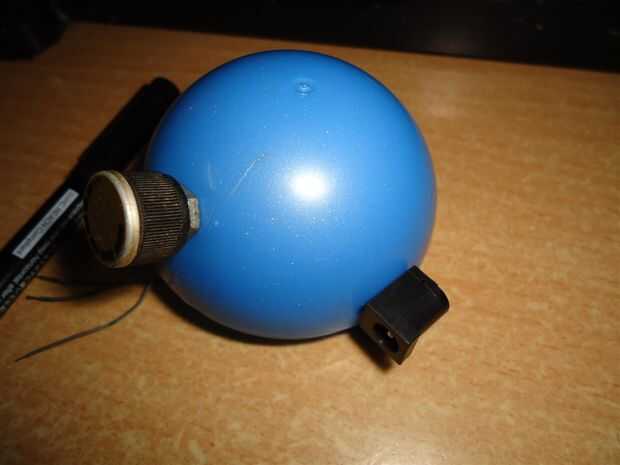

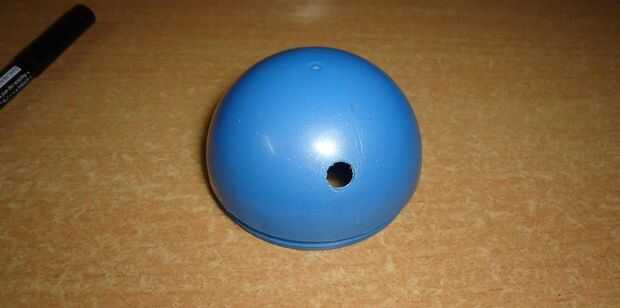

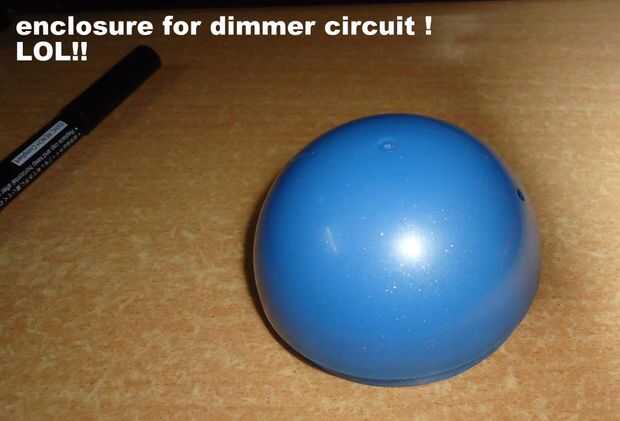

El circuito entonces fue incluido en un recinto (u puede reírse de recinto redondeado azul que he utilizado aquí).

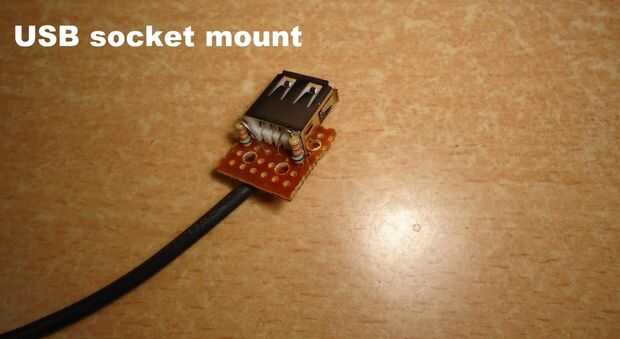

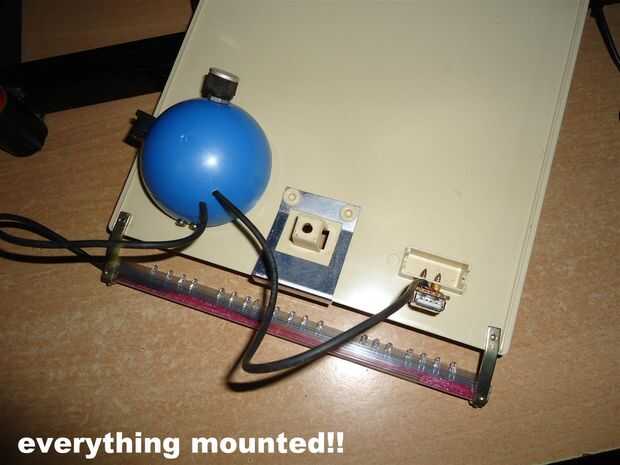

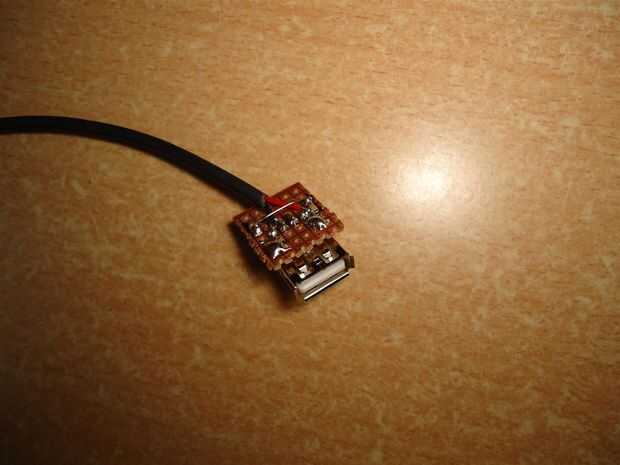

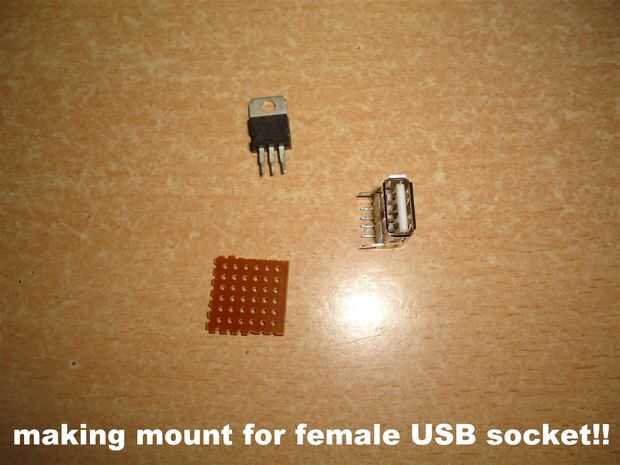

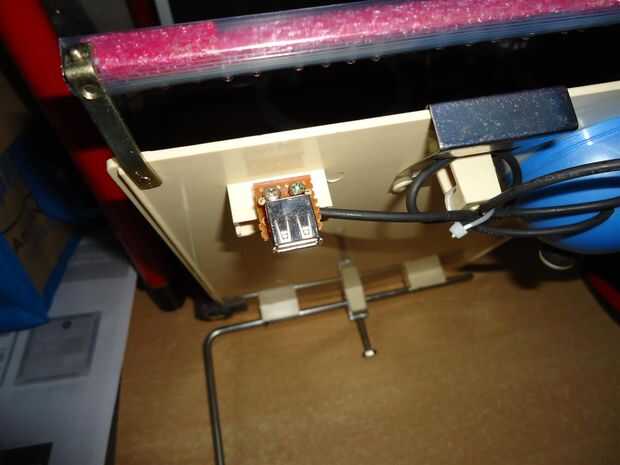

También el soporte para la toma USB hembra se hace en una veroboard PCB y luego se montó en el portadocumentos.

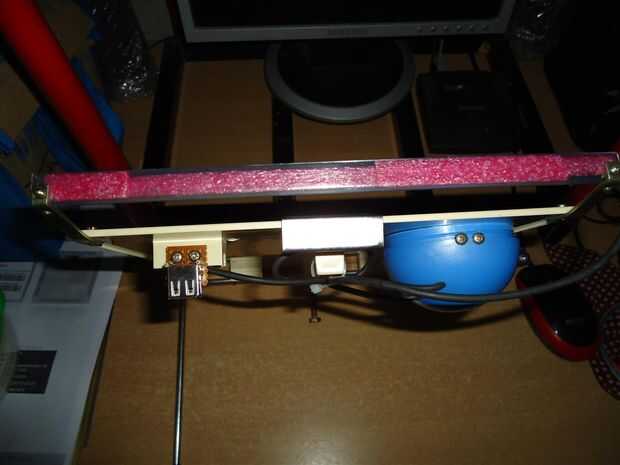

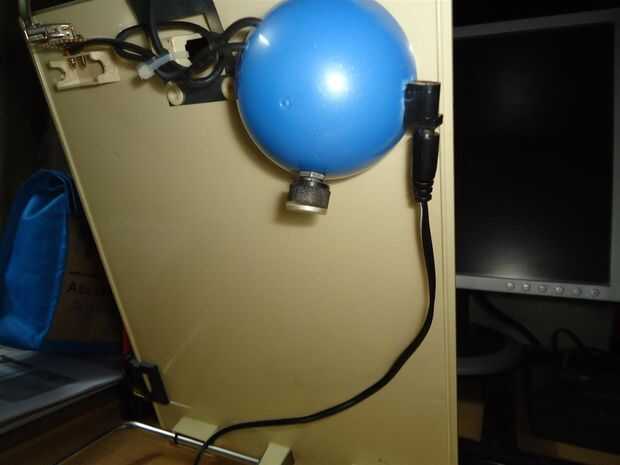

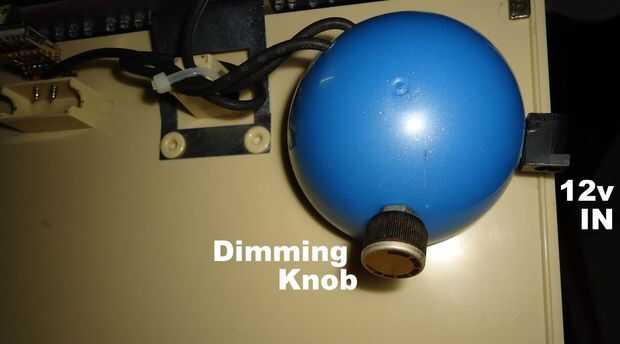

Un DC jack se ofrece entonces a 12v de alimentación al circuito a través de un adaptador de pared o un panel solar de 12v.

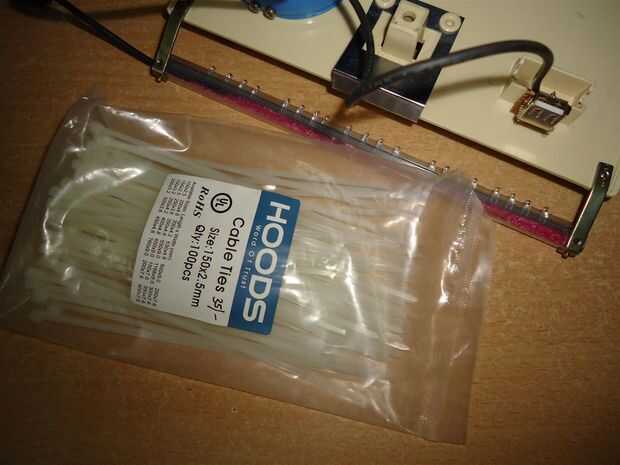

Y también todos los cables del vuelos fueron entonces cable atado.
