Paso 4: El Pedal

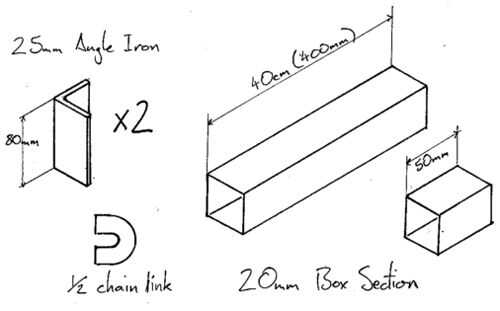

b) cortó uno de los hierros de ángulo de 80 mm para quitar una sección de 25 mm. Ver imagen 11.

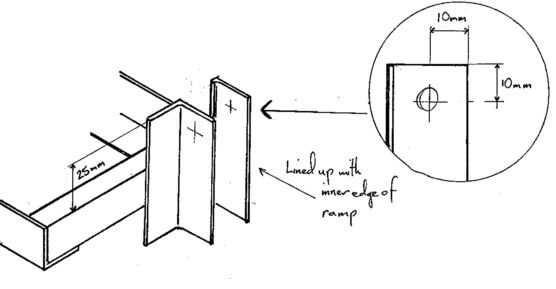

c) taladrar los hierros de ángulo de 2 x 80 mm (según imagen 12) y soldar con autógena el extremo derecho de la rampa (el pedazo cortado en el paso 4-b debe alinearse con el borde interno de la rampa y ambas piezas debe atenerse hasta 25 mm sobre la cara de la rampa. Ver imagen 12.
Importante: no suelde dentro de la cavidad hecha por las dos piezas como otra sección se perno aquí más adelante.
d) taladro y rematar el final de la sección de caja de 400 mm según la imagen 13.
e) soldar con autógena juntos las secciones de caja 400 mm y 50 mm en forma de L al. Soldar con autógena el eslabón de cadena 1/2 en el lado del este L. Ver imagen 14.
f) la sección L del perno en los hierros de ángulo (mediante un tornillo, 2 arandelas y una tuerca de fijación de nylon) y asegúrese de que pueda fácilmente girar, de hacia abajo, hasta 270 grados.
