Portal "Sigue vivo" en Microcontroladores AVR (2 / 4 paso)

Paso 2: Construir la bestia

Esto es muy fácil de construir, ya que utiliza una muy pequeña cantidad de piezas.
El esquema es común para ambos proyectos. Sólo se necesita cambiar el chip.
Para la 8 bits versión de sigue vivo, usar ATMega16
Para la sintonía de radio, utilice ATMega644
Ambos chips tienen el mismo pinout, así que en caso de que son para soldar todo un perfboard, si lo quieres hacer, ambos proyectos en el mismo tablero, utilizar un zócalo DIP de 40 pines y cambiar las fichas cuando lo desee.

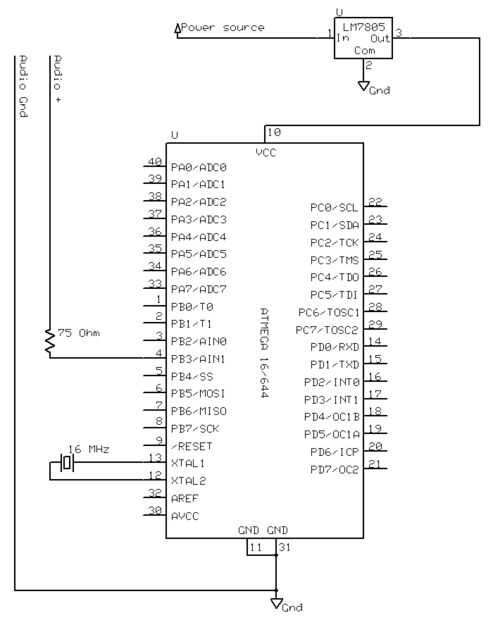

El esquema se adjunta a este paso.

Aquí están los archivos del firmware para el AVRs:
1) 8 bits y todavía vivo, para ATMega16: https://sourceforge.net/projects/avrsa/files/StillAliveATMega16.hex/download
2) la melodía de radio, para ATMega644: https://sourceforge.net/projects/avrsa/files/RadioTuneATMega644.hex/download
