Paso 1: Stock cuchillas de alta velocidad para el generador eólico:
22-3/16 pulgadas largo y diseñado para una rotación en sentido horario, visto desde el frente (extremo del eje), cada uno con dos. 25" agujeros espacian a 23mm (25/32") en el centro. Tener solamente 1/4 el par del generador de aire X mucho más grande, el generador de 17 vatios gira muy fácilmente, en lo más mínimo de las brisas.

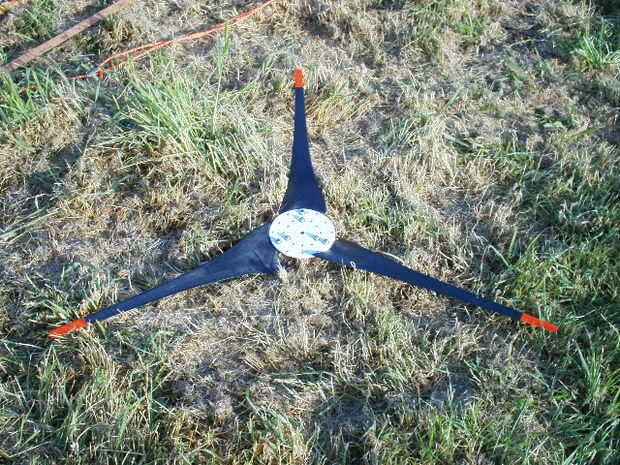

Las láminas fueron montadas en un diámetro de 5-3/4", 3/16" espesor placa frontal ABS (eje de la hoja) y cuidadosamente perforadas hacia fuera para manejar bien un arreglo de 3 hojas (como una opción de arreglo 2-blade). Las hojas fueron montadas a la parte trasera de la placa frontal (eje), para colocar la masa de las hojas lo más cerca posible de los cojinetes del eje. Después de empernar las tres cuchillas a la placa frontal ABS, se midieron las distancias de punta a punta de las palas y las cuchillas ajustado con la presión ligero de la mano hasta que los tres de las distancias de punta a punta son iguales, luego ajuste los pernos de la cuchilla hacia abajo.
2 cuchillas son más portátiles, siendo más fácil de guardar, proteger del daño y el transporte, pero tienden a teeter en el eje del generador, en la práctica. Pero, después de una serie de pruebas, me decidí por el arreglo de 3 palas, que proporciona mejor rendimiento en condiciones de bajo viento (realmente típicas de muchos lugares).
Formó un desechados (realmente estoy desesperada pack rata) pared gruesa ornamento plástico huevo de Pascua en un plástico parabólico aerodinámico de la nariz para el cubo, y corte de contorno cubo 4-7/8" de diámetro, al ras con la nariz parabólica. El acuerdo permite un flujo uniforme de aire a través de las hojas y mejora enormemente el rendimiento del generador, en velocidades de viento bajas.
Las cuchillas de aire X, en un entorno portátil, mucho más están expuestas a la manipulación brusca y el daño, que experimentaría en una instalación permanente. Un triángulo en forma de cuadro pronto se construirá, para llevar las hojas, eje, eje eje y nariz, juntos como una unidad, con el fin de proteger las cuchillas afiladas, delgadas de golpes y daños y facilitar la instalación en el eje del generador, en el campo.
