Paso 4: Mástil y jarcia para el generador eólico portátil:
Un ligero, pero fuerte, 24" largo mástil pivote tubo del acero inoxidable fue recuperado las piezas aprovechables de una ducha extensible barra de curtin, en una ferretería local. El tubo es una construcción robusta de la fino-pared, internamente empalmada con mangas plásticas en los extremos, proporcionando un eje de baja fricción que se desliza perfectamente sobre el mástil de fibra de vidrio de diámetro de 1".
Generador, Aix-X hojas, madera Monte, aleta caudal, tubo de acero inoxidable mástil pivotante y cable todo el pesaje en el 9-1/2 libras, totales y ligeramente se monta encima de un poste extensible de 10 pies de altura de mástil de fibra de vidrio (realmente un árbol modificado poda Polo), en perfecto equilibrio. 4 líneas de tipo y hardware de montaje completa la plataforma.
Recientemente he sustituido el mástil original de 10 pies de altura, con un mástil extensible de fibra de vidrio de 15 pies de altura (también un árbol poda Polo), proporcionando mucho mejor exposición del viento, pero el montaje debe ser refinado para manejar las tensiones crecientes en el mástil:
-Cuatro líneas de chico adicional se adjunta a la sección media del mástil y atadas a las cuatro estacas de tierra original.
-Una bola y toma de agua de plástico válvula de cierre fue modificada en un articulado bola y zócalo base para mástil.
La configuración del generador portátil y mástil ahora se simplifica grandemente por la bola y el zócalo base:

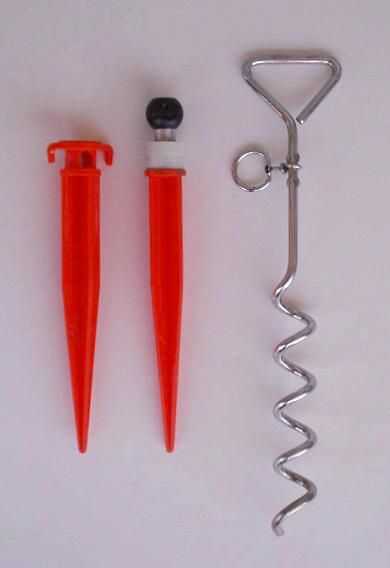

-Un juego plástico es conducido totalmente en el suelo, para el mástil. El juego entonces se saca con cuidado y la participación especial, personalizado hecho con tope de bola mástil se presiona en su lugar.
-El extremo de una cuerda de nylon blanco, con una marca roja a 13 pies, se desliza alrededor del eje alrededor de la estaca mástil rematado en bola, y las estacas de anclaje cuatro son conducidas, exactamente 13 pies de la estaca mástil rematado en bola.
-No bucle final de la cuerda de nylon blanco 13 pies se dibuja autodidacta y atado a la estaca que está a favor del viento (Sotavento) del mástil. Esto posee el mástil rematado en bola firmemente en su lugar para la instalación y tensiones de desmontaje lateral que va a seguir.
-El mástil de 15 pies está completamente extendido, con su interior de alambre conectado a los cables del aerogenerador. El generador eólico se desliza luego en la parte superior del mástil.

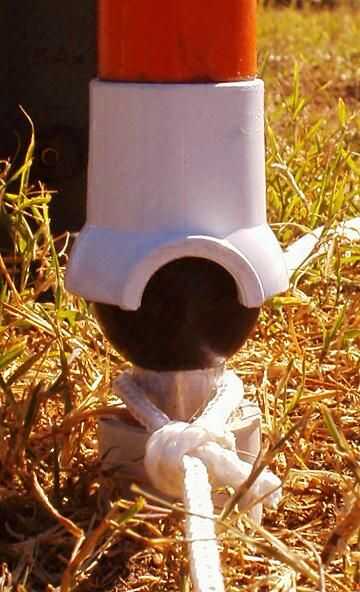

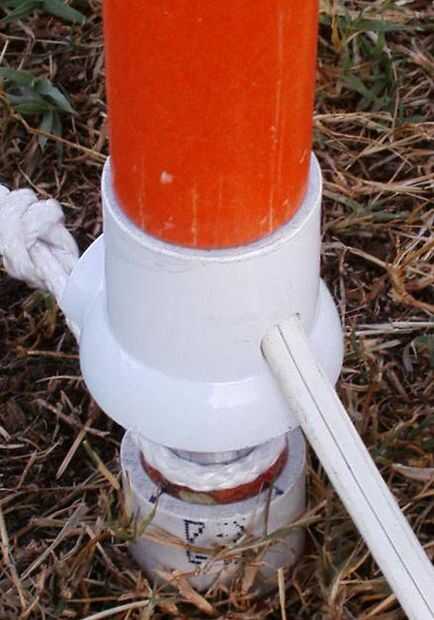

-La base de enchufe del mástil es acomodada en la bola de la estaca mástil rematado en bola.
-El superior aparejo (4 líneas de chico) se une al mástil, y 3 de las líneas de chico se unen a las estacas de la tierra excepto la línea 4 de chico que es el viento (barlovento) no está conectada a su estaca.
-Con gracia firmemente agarrando la línea 4 de chico, permanente por encima del anclaje del mástil superior, levante el aerogenerador y el mástil, mientras camina en el viento y fije la línea 4 de chico a su estaca.
-El aparejo entero estará en su vertical, perpendicular, la posición y que sólo requiere ajustes menores.
-Fijar las líneas inferiores de 4 tipo en ambos las menor mástil accesorio y tierra estacas. Cuidadosamente la tensión todas las líneas de 8 guy hasta el mástil delgado y flexible es recta y verdadera.
-Desmontaje del generador de viento / mástil es simplemente la inversa de la anterior.
El generador, de punta de eje del eje de la cola, mide 45 pulgadas. El cable de alimentación se enruta a través del cojinete de bolas en forma de anillo de montaje y dentro del hueco, mástil de fibra de vidrio. Un conector de audio RCA estándar, utilizado como un conector eléctrico, se desliza fácilmente a través del orificio de diámetro de 5/8" en el montaje de rodamientos de mástil y hacia abajo a través del mástil hueco. Un anillo de deslizamiento (rotación conexión eléctrica) no es necesario, como un portátil de viento cacerolas sólo generador un total de 270 grados, en un día típico.

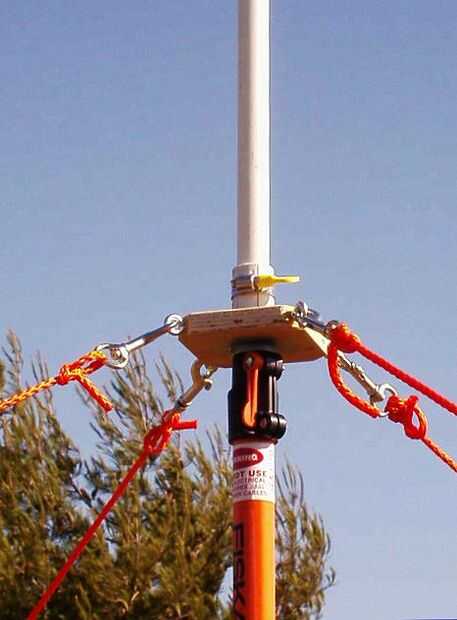

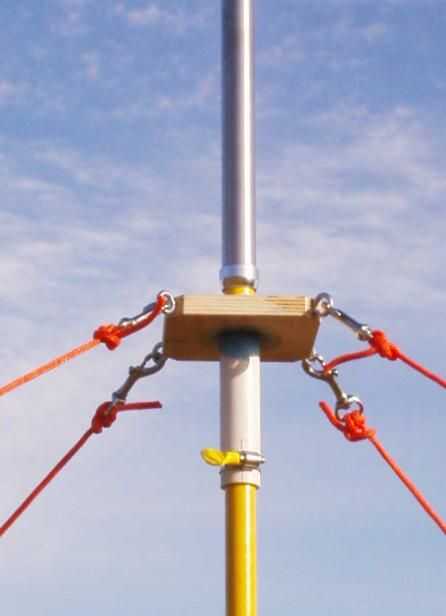

El aparejo se fija a un cuadrado pedazo de madera contrachapada de 5 "x 5", 11/16" de espesor y pega montado (PVC pegamento bonos en ambas caras) a un tubo de PVC que se desliza sobre el mástil de fibra de vidrio de diámetro de 1". Un anillo apretado del tornillo fue cabido en el extremo de corte radial. 4 apoyos de ángulo, fina madera contrachapada se añadirán más adelante en la parte inferior de 5 "x 5" madera, para el refuerzo.
Las 4 líneas de tipo están ancladas firmemente en el suelo con estacas de 17" larga, pesada y acero"-sacacorchos".
El aparejo entero es fácilmente establecido y tomado por una sola persona.
Nota al margen:
Recientemente fui invitado por un club de radio de jamón local para configurar mi aerogenerador portátil, para el día de la radio de jamón internacional. Me impresionó bastante con sus mástiles de antena portátil 24 pies, hechas de postes de mástil de antena de excedentes militares de Estados Unidos que se enclavija. Estos robustos (2 libras cada uno), barato, 4 pie largo mástil de composite (fibra de vidrio impregnada de resina) secciones se pueden comprar en ebay. Las secciones de mástil tienen un diámetro exterior de 1-13/16", un 1/8" (. 125") de espesor, con un extremo de acoplamiento largo macho/hembra de 3.5" de la pared.
También, anillos de para línea estándar militar excedente compuesto chico de 4 puntos se pueden comprar, que resbalón en fácilmente entre cualquiera de las juntas de sección de 4 pies. El anillo del individuo es 5-11/16" de diámetro, perforado con cuatro 3/8" tipo línea agujeros, con un orificio central 1,531" diámetro.
Estas secciones del poste no sólo permiten más altas y más mástiles de generador de viento portátil, también hace que la realidad verdaderamente portátil 500 vatios (500 vatios nominal = 75 vatios de típico) viento generadores no sólo posibles, pero mucho más simples y asequible.
