Paso 4:
![]()
![]()

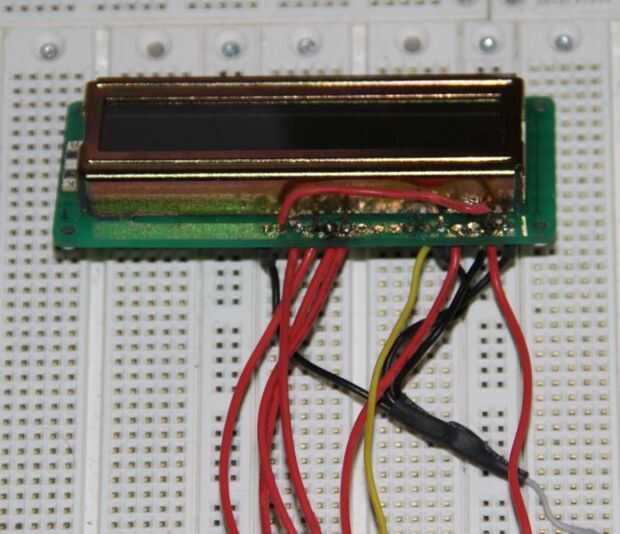

4) después de reunir las piezas lo primero que debemos hacer es preparar y conectar la pantalla LCD, utilicé la configuración básica de una pantalla LCD como se ve en la página tutorial Ardunio (http://arduino.cc/en/Tutorial/LiquidCrystal) sin embargo utilizar un potenciómetro para el control de brillo, sólo tiene que conectar 3 Pin a tierra. Yo también no uso los mismos pernos. No usar las clavijas de gama alta, porque tenía ideas de poner una tarjeta de Ethernet/SD Shield y registrar los datos de cada batería como lo estaba probando, que sin embargo no ha llegado a buen puerto.
de vuelta al asunto a la mano la pantalla LCD.
Destino de PIN
1 - GND
2 + 5
3 GND
4 - Pin digital 2
5 - Pin digital 3
6,7,8,9,10 ninguna conexión
11 - Pin digital 5
12 - Pin digital 6
13 - Pin digital 7
14 Pin digital 8
15 + 5
16--GND

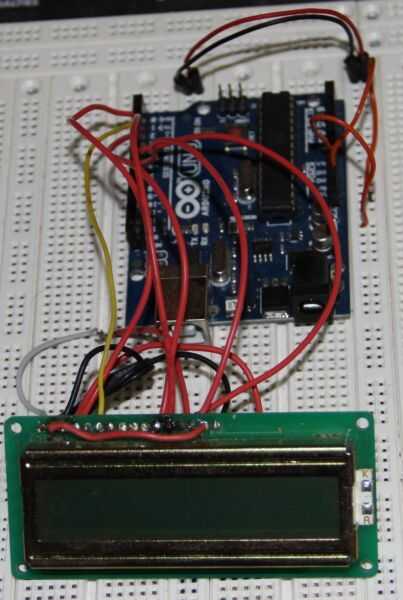

se encargará de cableado del LCD
