Paso 1: Diseñar el PCB
Primero diseñé lo PCB,
Hice este paso primero porque sé que tendré que esperar al menos 3 semanas para llegar de la PCI.

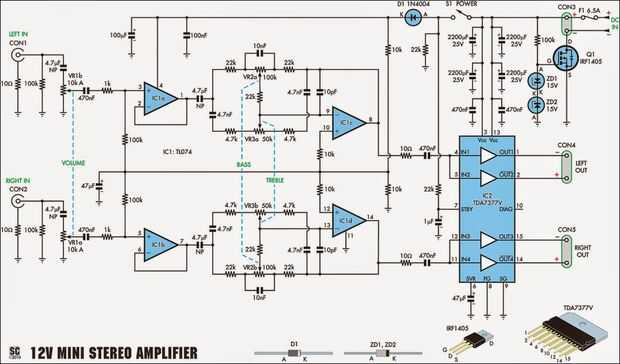

Empecé con un esquema que he encontrado en internet:
Este esquema no funciona con una batería de 12V!
El voltaje en pin 7 (pin espera) del TDA7377, es 5V en esta configuración el voltaje en el pin espera sería 1, 9V y entonces el amplificador nunca sería salir espera.
Reemplacé la resistencia de 22K ohm con una de 10K ohmios y el condensador de 1μF con uno de 10μF.
Yo había alterado por lo que podría hacer un canal extra sub-woofer:
He hecho un mono altavoz: unir el canal derecho e izquierdo.
Este se unió a tomé como señal para mi preamplificador subwoofer.
He diseñado el PCB con el software de cadsoft Eagle pero perdí el. BRD de archivo por lo que sólo puedo subir la. Archivo SCH. (realmente lo siento).
