Paso 2: Hacer que el amplificador

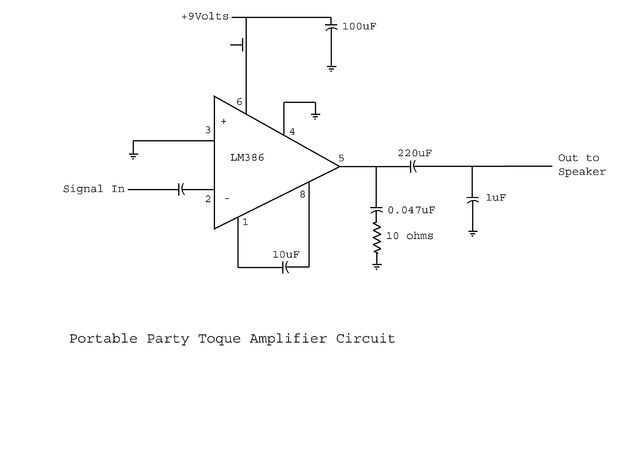

Es un circuito bastante sencillo, muy similar a cualquiera de los circuitos de amplificador de $5 por ahí.
Gira en torno a la amp 386 op muy útil. Este es un gran CI poco con unos usos decentes. Hay prácticamente cientos de circuitos de amplificador por ahí que pueden ser construidos alrededor de uno de estos. Algunos de lo mejor del pensamiento hacia fuera de los circuitos proporcionan un sonido sorprendentemente robusto y claro.
Yo iba para un circuito simple, que buen sonido, y esta versión hace un trabajo justo de eso, siempre y cuando se mantenga el volumen de la señal baja (es decir, el volumen de tu iPod o similar). Cualquier sistema de sonido sólo va a ser tan bueno como el altavoz de todos modos, y con este tipo de altavoz... bueno, no mucho mejor es posible.
El sonido es decente teniendo en cuenta el orador y el volumen puede ser muy alto, sin embargo, el orador no puede manejar la salida y crepita y distorsiona a volumen alto. Un altavoz mejor sin duda sería mejorarlo y permiten un mayor volumen.
Sinceramente encuentro que el volumen es lo suficientemente fuerte incluso con el menor volumen de la señal. Una olla podría añadirse a través de los pines 1-8 para dar control sobre la ganancia, con el condensador de 10uF, ganancia se establece al máximo. Ajustar un poco el sonido en la salida al altavoz primero con la combinación de R/C como un filtro y luego alisado con la tapa final antes de la bocina. Ésta no hace mucha diferencia si usted no está planeando agregar el órgano de LED, pero realmente mejora el sonido con el órgano que ejecuta la salida.

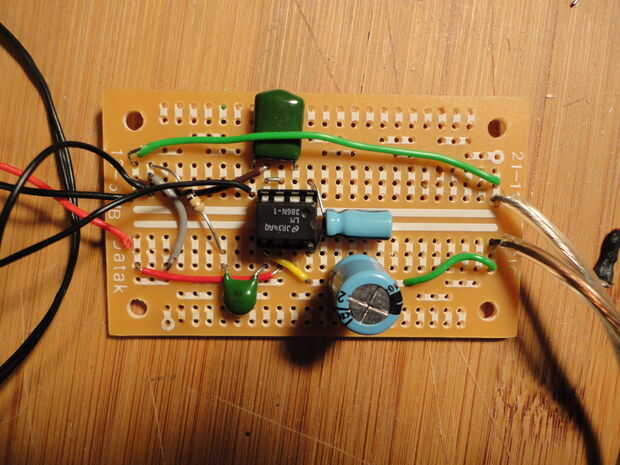

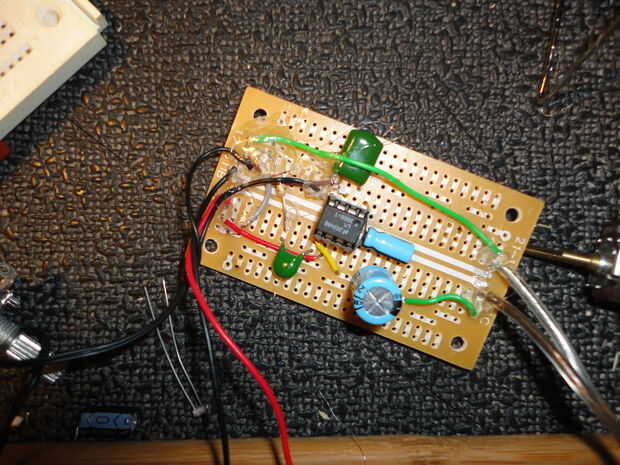

La soldadura tuyo. Tuyo será probablemente mejor que la mía.

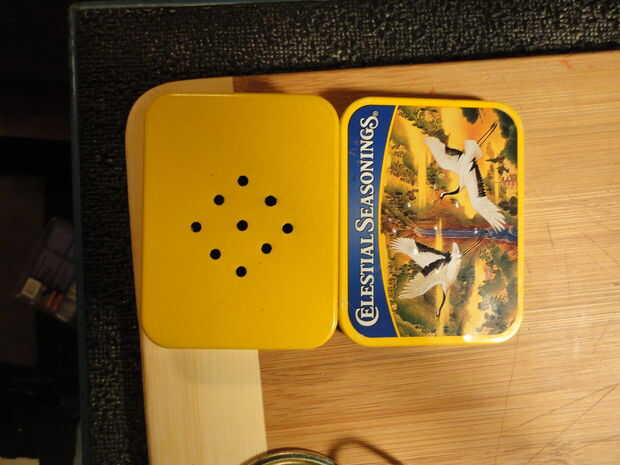

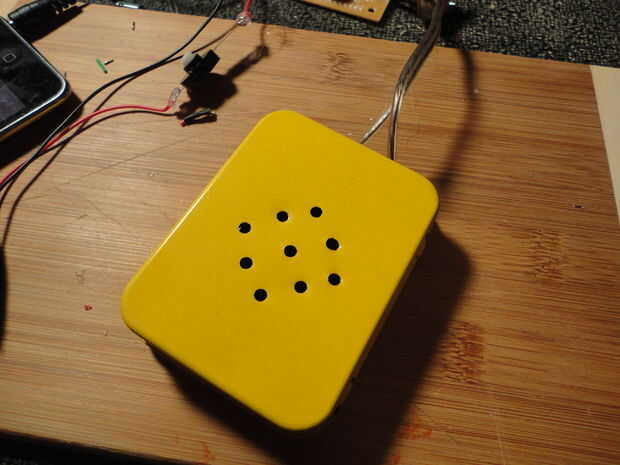

Perforar unos altavoces para sonar hacia fuera y pegar su altavoz en el recinto de la vivienda.
Simplemente podría pegar el altavoz en el sombrero, pero un cuadro alrededor de un altavoz ayuda inmensamente, aunque las dimensiones no están diseñadas.
