Portátil DIY Wedding Photo Booth (3 / 6 paso)

Paso 3: Botón de inicio

Interior de la cabina de la foto que quería el usuario pulse un botón para poner en marcha todo el proceso.  No quería gente trasteando con teclados y ratones aunque.  El software que utilizaba permitido el uso de un botón externo como el gatillo.  Ahora pude han ido y comprado el interruptor invisible recomienda en el sitio web, pero qué diversión hay en!

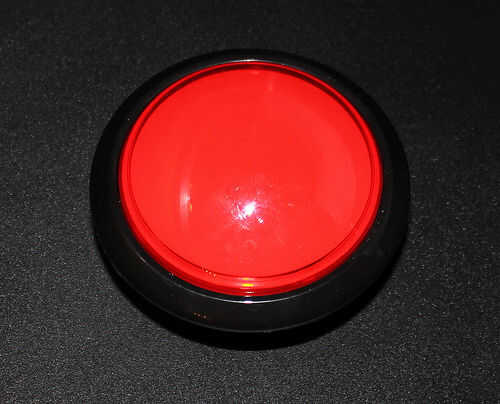

En su lugar encontré el botón iluminado más grande que he podido en ebay, y una semana después tuve 4" de diámetro que brilla intensamente rojo botón de start.   Enlace a las instrucciones para DSLR Pro Software: http://www.breezesys.com/PSRemote/pushbtn.htm

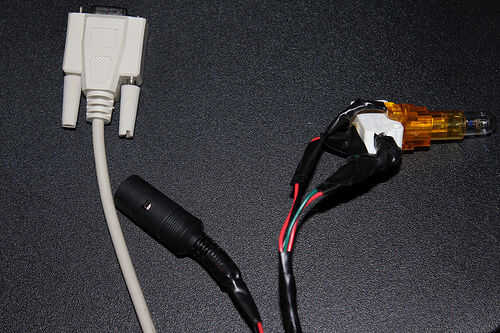

Para la interfaz con el ordenador portátil había hackeado un viejo cable serial y soldar los pines 1 y 4 a los contactos del botón.  Tenía una fuente de alimentación de 12 voltios para otro proyecto que temporalmente requisado y usado para alimentar la iluminación.  Una rápida prueba con un multímetro demostró que funcionaba como se esperaba.

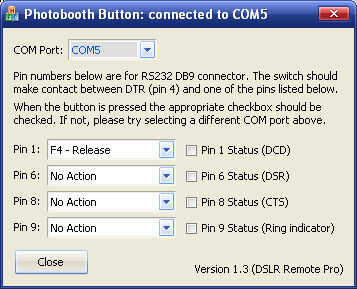

Ya que mi portátil no tenía un puerto serial he cavado un cable de conversión usb-serie y conectado en mi nuevo botón arcade.  El software tiene una aplicación de software de botón independiente que supervisará un puerto serial para pulsar un botón.  He configurado para escuchar el puerto serial correcto y proporcionar la pulsación correcta para el software de la cabina de foto para iniciar la secuencia.  Un rápido examen demostró que el botón estaba listo para su uso, y que era tiempo de comenzar la construcción la adjunte.
