Portátil frambuesa pi (la manera fácil) (2 / 5 paso)

Paso 2: Conectar la pantalla

así que otra vez he hecho un paso más en una pantalla de conexión. sin embargo esta vez algunas cosas serán diferentes. la pantalla que compré ya tenía las conexiones que quería en ellos. Me gustaría pedir disculpas porque conectar pantallas no es mi cosa tan... quizás tenga que utilizar youtube o google. en los últimos años estaba aprendiendo cómo conectar una pantalla pero cosa no siempre funcionó hacia fuera y terminé perdiendo un montón montón de efectivo en las pantallas solo ($672 exactamente) .i conoció un tipo llamado Tim que estaba haciendo estos tipo de cosas como muestra de la conexión.

Conectar la pantalla

Incluso el más pequeño de estas pantallas usará energía suficiente para justificar su propio adaptador de corriente, especialmente ya que generalmente no utilizan 5V que utiliza el frambuesa Pi. A menudo, están diseñados para funcionar a 12V, pero será felices en una amplia gama de voltajes.

Compruebe cuando compres la pantalla, qué voltaje funciona desde. Para algunos muestra un adaptador de corriente será incluido.
Por ejemplo, en este tutorial, vamos a utilizar la pantalla de 3.5 de Adafruit.

Esta pantalla viene realmente con dos entradas (AV1 y AV2), simplemente corté uno de ellos, a Sobrehilar hasta las puntas. No tienes que hacer esto, y se puede utilizar ya sea plomo al conectar con el Pi. Más sólo tienen una conexión AV.

La unidad viene en dos partes, un control de PCB y la exhibición sí mismo. Son muy delicados, especialmente la cinta plástica que une los dos juntos, así que manejar con cuidado.

Pegué el cuadro de mandos en la parte posterior de la pantalla, para hacer una sola unidad. Si usted decide hacer esto, recuerde que si necesita separar otra vez, es una buena oportunidad de romperla.

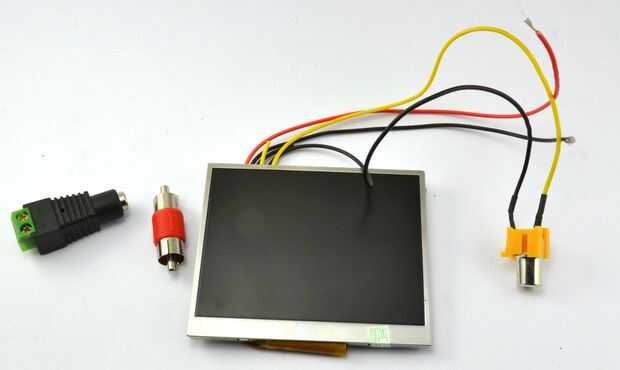

La unidad tiene una negra y una roja para la alimentación. Esto puede ser entre 6 y 12V. Para que sea posible conectar los cables pelados a una fuente de alimentación con un enchufe estándar de 2,1 mm DC, utilicé un adaptador de alimentación de C.C. hembra. Puede simplemente pop los cables en los terminales de tornillo, apriete para arriba y luego utilizar una regular fuente de alimentación. Ten mucho cuidado que el cable rojo va al terminal marcado con un +.

La pantalla que utilicé tiene enchufes RCA, están destinados a ser conectados a una fuente de vídeo como una cámara o en este caso la frambuesa Pi a través de un cable. Como usted probablemente va a tener la derecha de la pantalla junto a la Pi, no necesitamos un cable y un RCA macho a macho Adaptador te permitirá conectar a la toma amarilla en el Pi
