Paso 2: Destruir pantalla

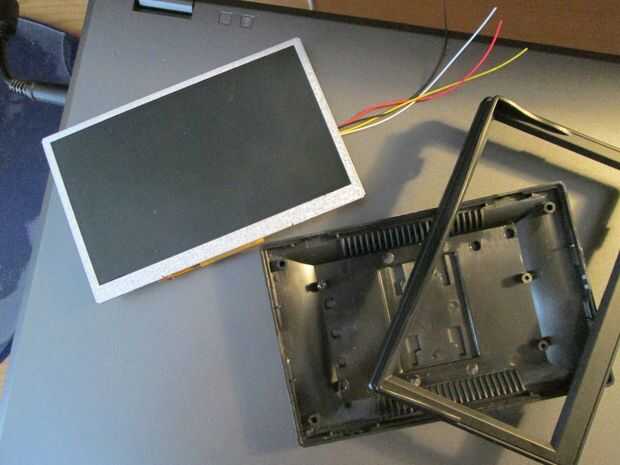

La pantalla de 5" fácilmente viene aparte, sólo utilice un pequeño destornillador de cabeza plana para abrir la caja. Hay 2 piezas de plástico que juntos para formar el gabinete. No debe romperse cuando se desarme!

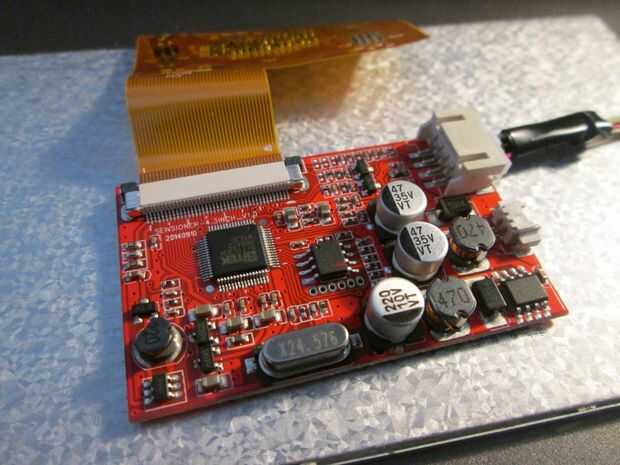

Dentro, encontrará la pantalla con un tablero unido a la pantalla LCD mediante un cable de cinta. 2 conectores se unen a la Junta; uno es el controlador (2 cables) el otro es la pantalla de entrada (4 hilos).
Puede seguir adelante y quitar el controlador y corte el cable de la pantalla. Asegúrese de dejar algunos hilos para que puede soldar a ella!

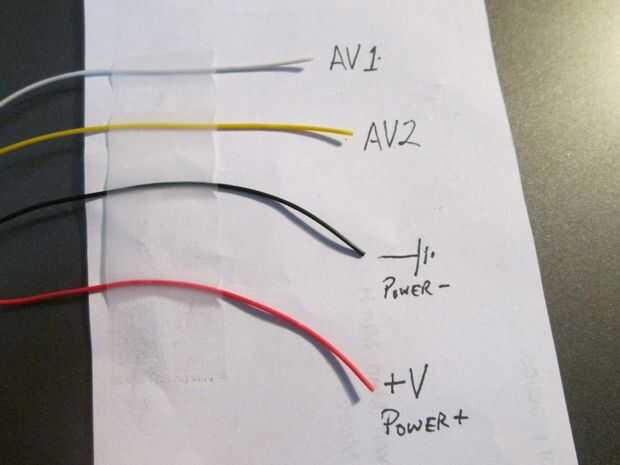

Hay 4 cables:
- Power + (rojo)
- Conexión a tierra - (negro)
- AV1 (blanco)
- AV2 (amarillo)
El cable blanco anulará el cable amarillo si hay una señal presente.
La hoja de datos en la pantalla dice que tarda 6-32VCC. Así que, ahora usted puede estar pensando, "Bien maldito, ¿cómo vamos a poder que?" Bueno, la hoja de datos es incorrecta. En primer lugar, si pones 24V o más, la pantalla es frito, y si pones 5V en él, todavía funciona! Dentro de la pantalla se encuentra un regulador de voltaje lineal diseñado para proporcionar una salida de 5V constante.
Esto es muy conveniente, porque nos podemos poder la pantalla directamente desde la cabecera GPIO en el Pi!
