Paso 3: Soldar Cable de cinta en Pi

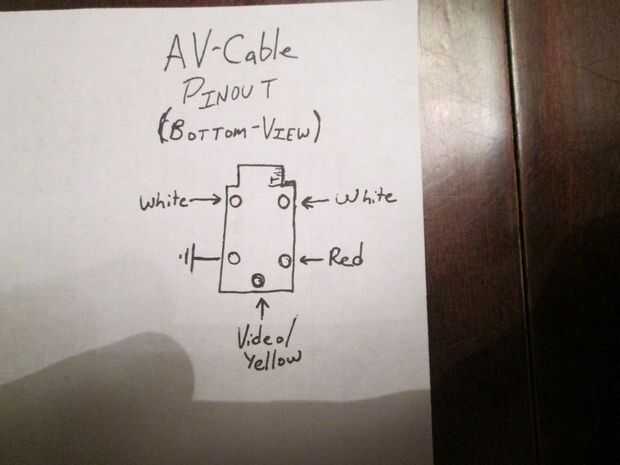

Después de hacer algunas pruebas y buscar hojas de datos, logré averiguar el pinout para el conector de AV. En el tablero, hay 5 puntos de soldadura que el jack de 3,5 mm en el lugar.

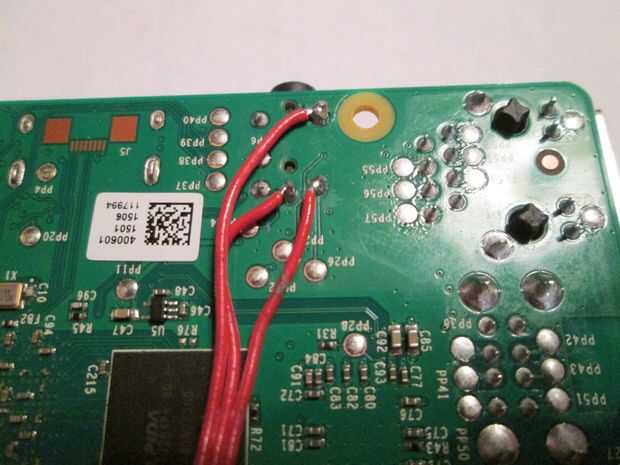

Se suelda en 3 de ellos (Video, Audio L & R)

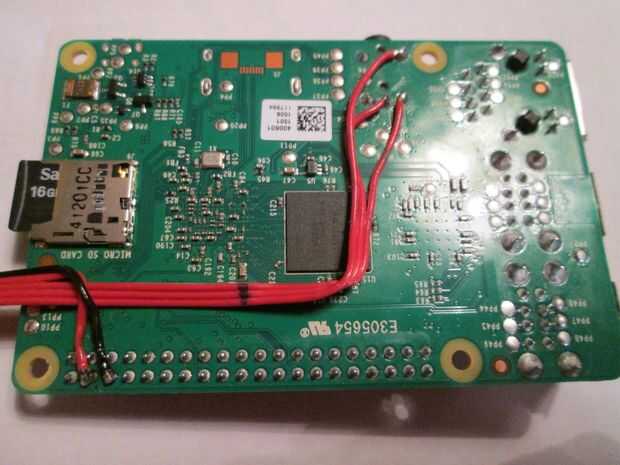

Consulte las fotos de las ubicaciones del cableado.

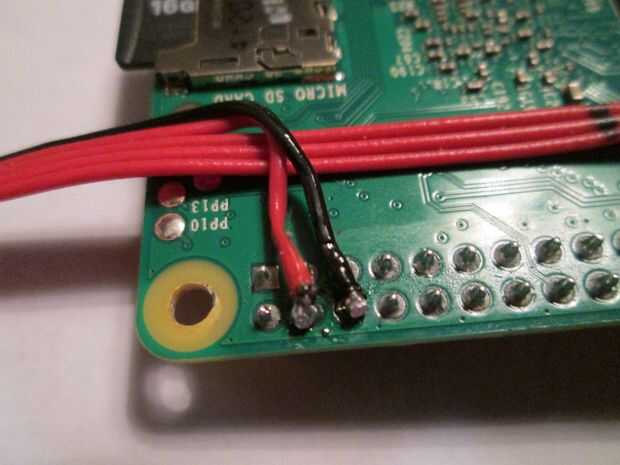

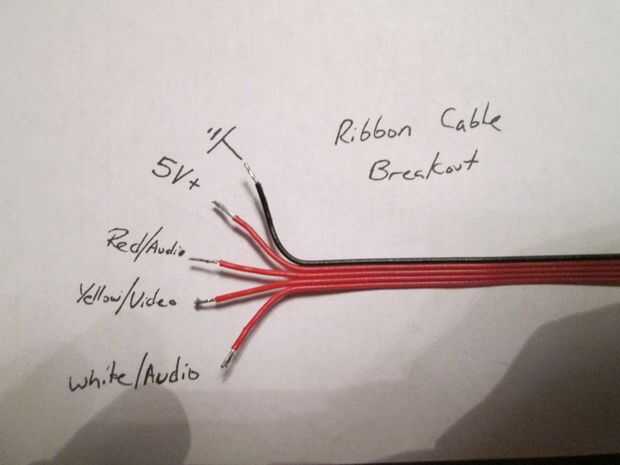

Cuando termines, tienes 3 cables a la toma de AV y 2 a la GPIO. No necesita conectar un cable a tierra en el conector AV, porque nos estamos acercando a la tierra de la GPIO!
Dejé un montón de cable de cinta en pi para que haya holgura para el retiro fácil de la pi.
