Paso 6: Elctronico para arriba!

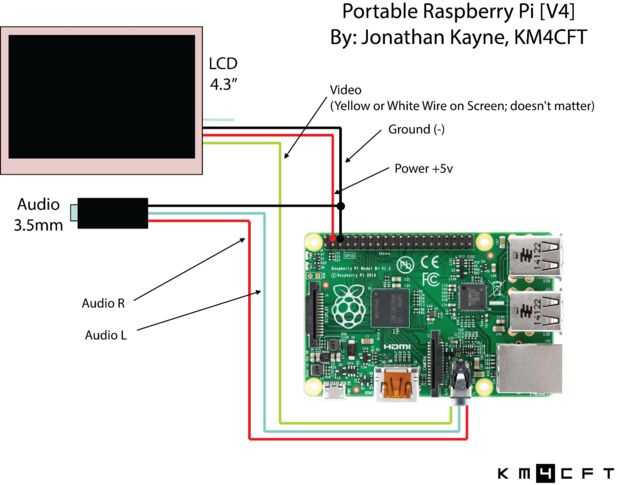

Consulte el diagrama de imagen de las conexiones.

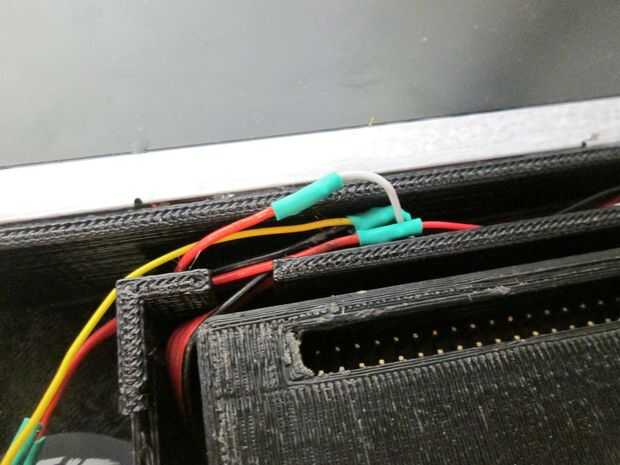

Antes de que la soldadura de las conexiones, por favor recuerde deslizar sobre un trozo de tubería de encogimiento de calor antes de soldar!

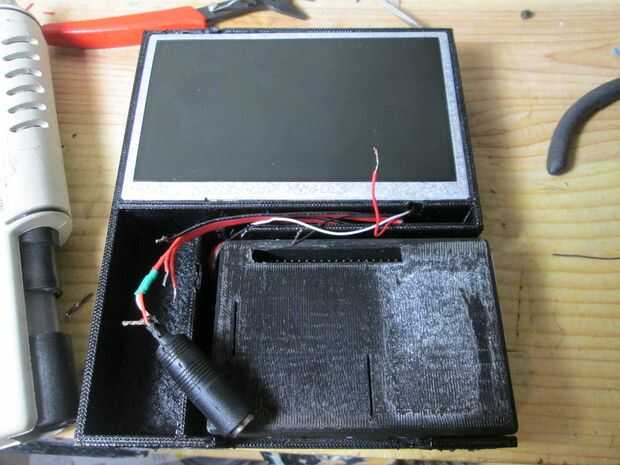

En primer lugar, usé mi soldador hacer un agujero en el recinto para la toma de auriculares de 3.5 milímetros.
A continuación, había soldado los canales izquierdo y derecho de Audio en el Cable de cinta. Este es el rojo y blanco color de los cables.
Luego entré en el Video (la pantalla blanca de cables, el amarillo también funcionará, pero la pantalla tiene prioridad con el cable blanco) y + líneas de 5v en el cable de cinta.
Finalmente, había soldado en un pedazo de alambre a la terminal a tierra de los auriculares y se unieron los 3 cables negros.

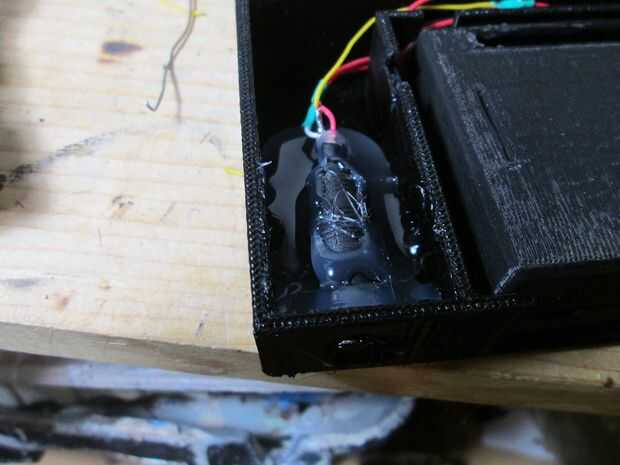

Después de soldar, recomiendo prueba pi, para asegurar que todo está funcionando bien. Si es así, pegamento caliente tus auriculares en su lugar. He utilizado un montón de pegamento caliente, (probablemente demasiado) para montar el jack.
Utilice un destornillador de cabeza plana para empujar los cables en la caja.
