Portátil refrigeración Pad con Hub USB de 4 puertos (1 / 5 paso)

Paso 1: planificación

"Si usted no planea, usted está planeando para fallar" no sé quién dijo :). Ya que el mío es diferente de los que tenga elegir la ubicación en consecuencia después de mirar en el tuyo. En la mía tengo que quitar los 12 tornillos ocultos detrás de la almohadilla de goma para abrir la cubierta, entonces he elegido los laterales para poner el USB con LED indicadores, DC jack, el interruptor y el centro, que se muestra en la fig. 3 y 4. Este suites de configuración me, bueno, usted puede elegir cualquier forma quieras que sea pero los fundamentos son los mismos todavía.

He decidido mantener 2 USB en la parte posterior para el ratón y auriculares y otros 2 USBs en mi lado derecho para usar con otros dispositivos, el DC jack va en la parte posterior también junto con los LEDs correspondientes. El LED rojo va a ser reemplazado por azul y mantenido hacia el ventilador, donde se puede ver la luz en la parte inferior.

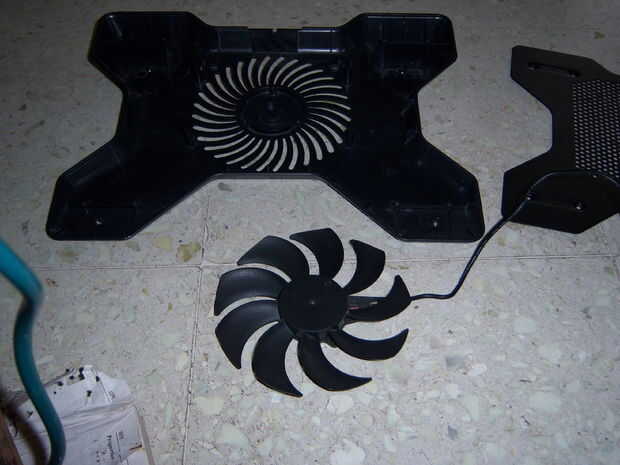

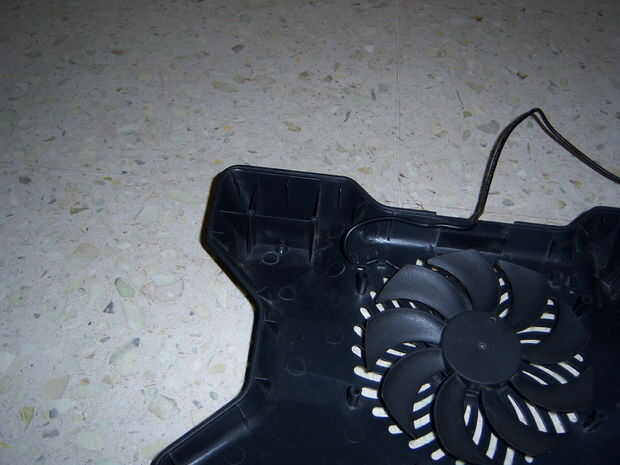

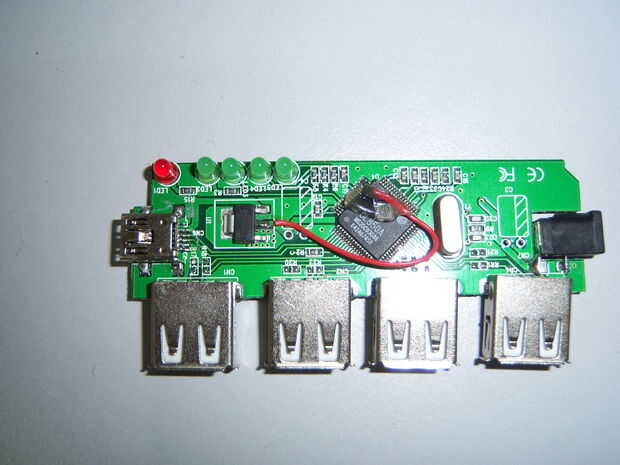

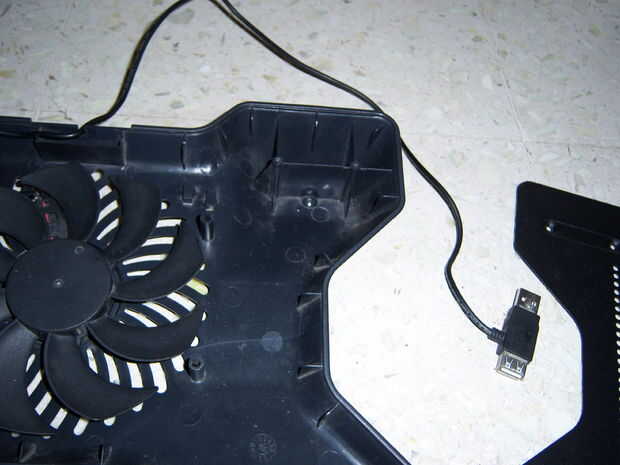

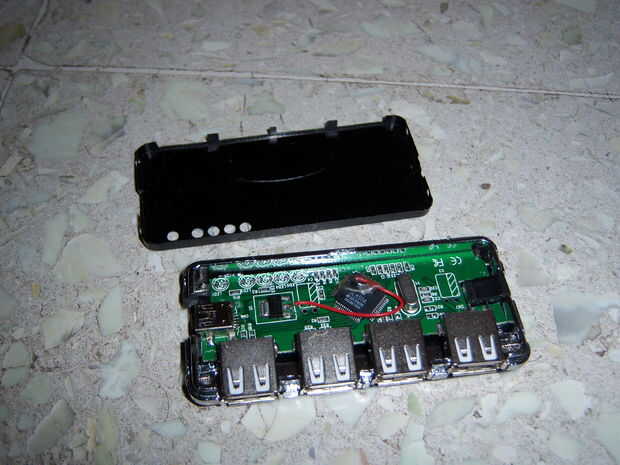

El hub USB se ha abierto y su hasta usted si Quite la clavija de CC del circuito y reutilizarlo o utilice otro enchufe de CC. No tuve la verruga de la pared que se adapta a la toma de CC en el centro, decidí usar otro que se adapta y encuentra el punto de conexión (se muestra en la fig.) para que, con el multímetro.
