Paso 2: Cables de potencia de soldadura

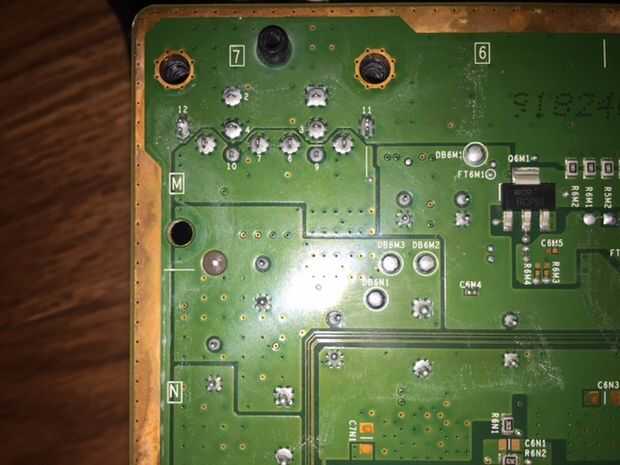

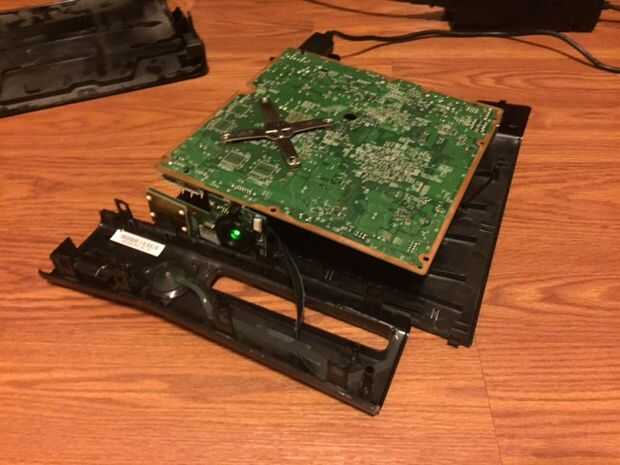

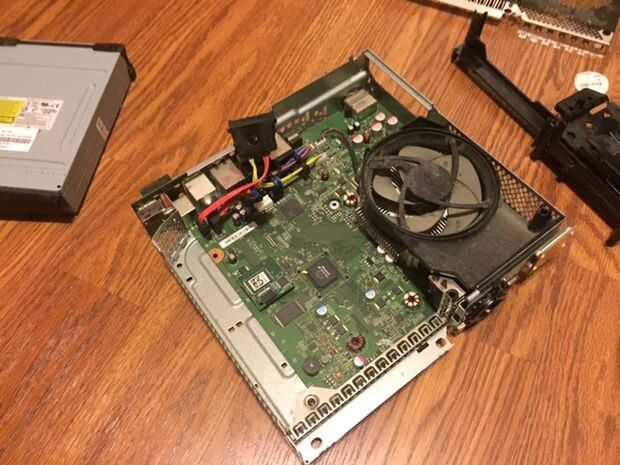

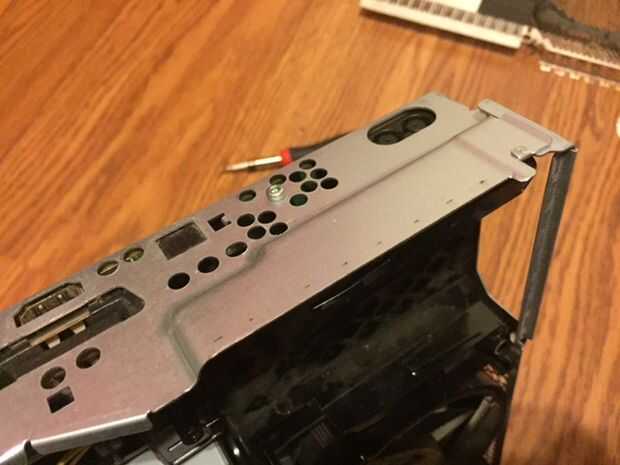

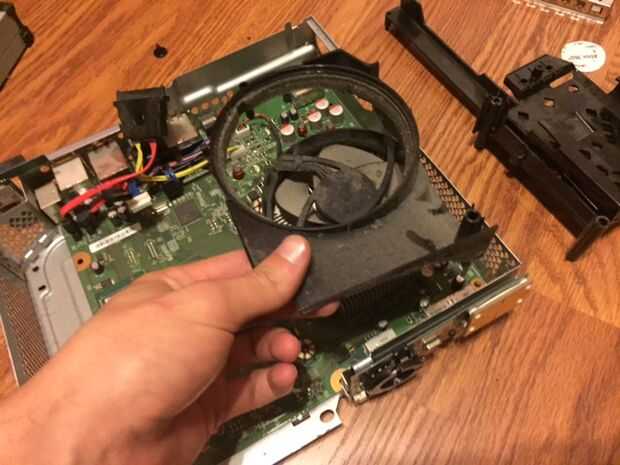

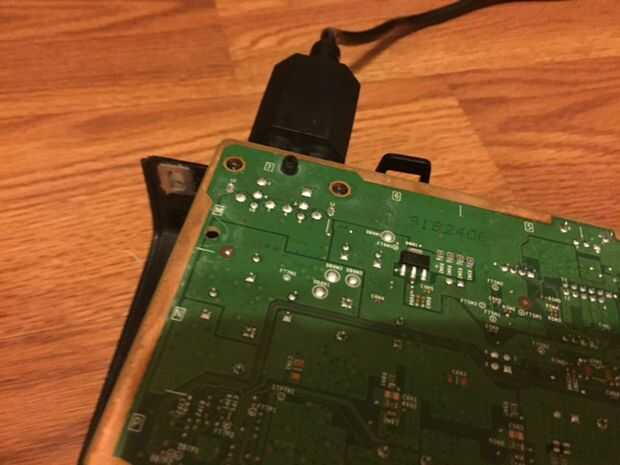

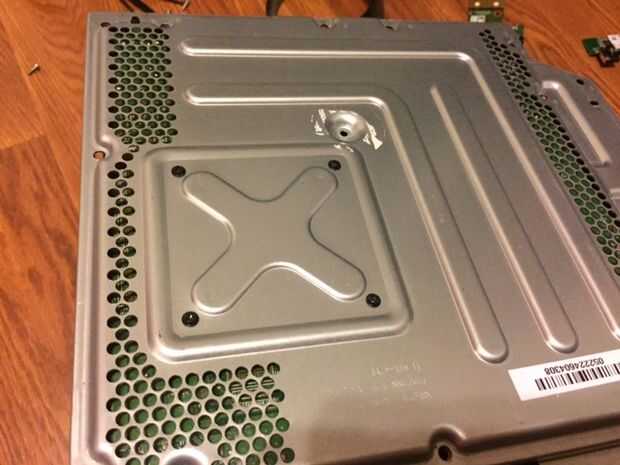

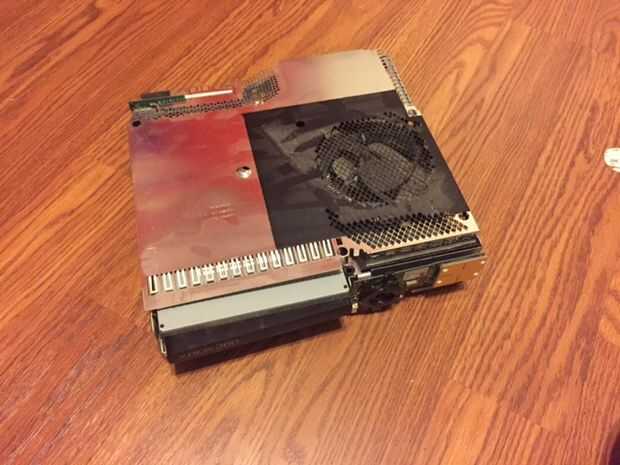

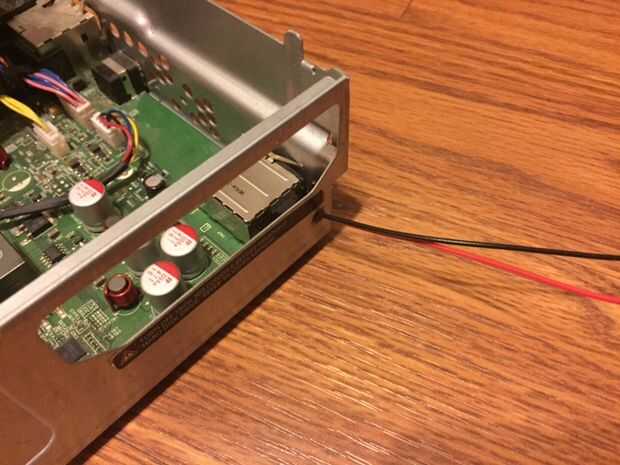

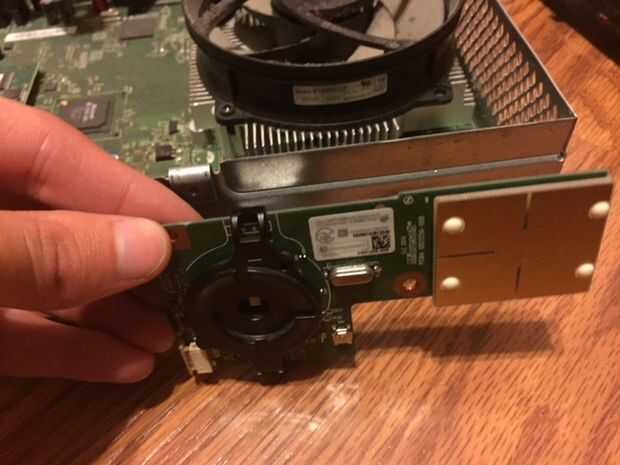

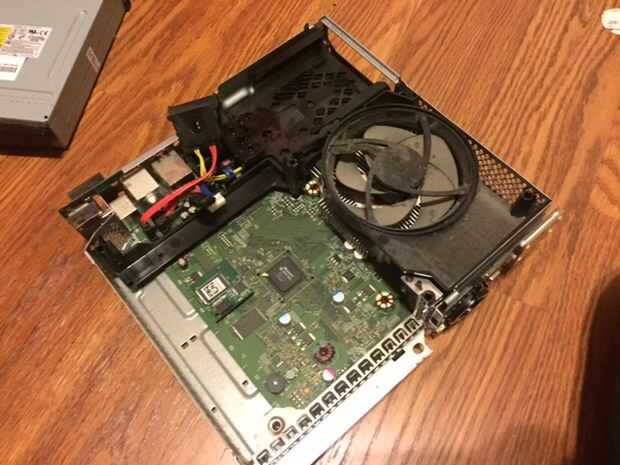

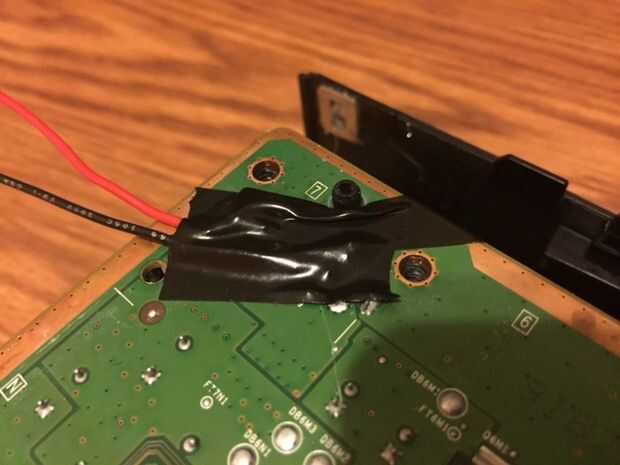

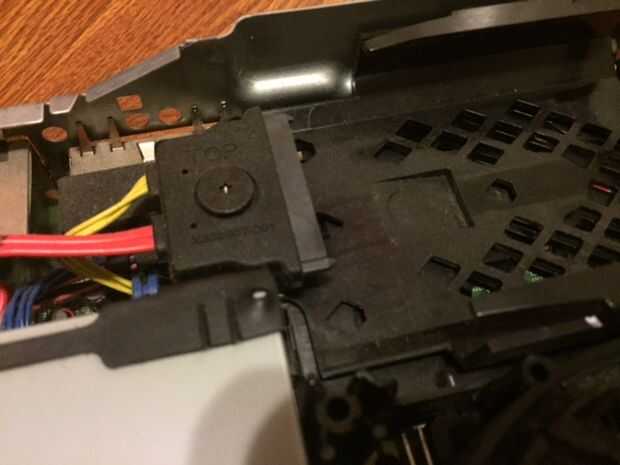

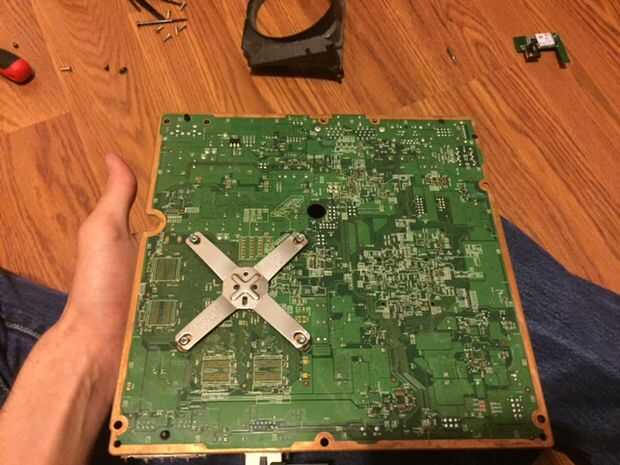

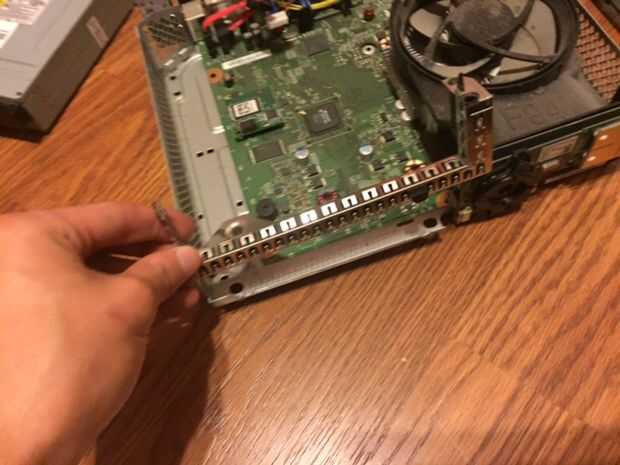

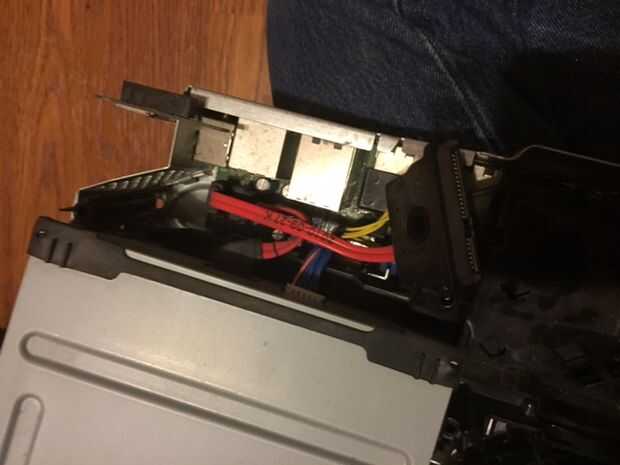

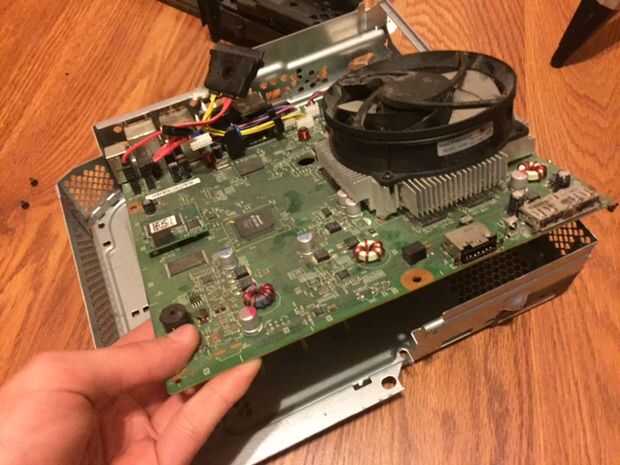

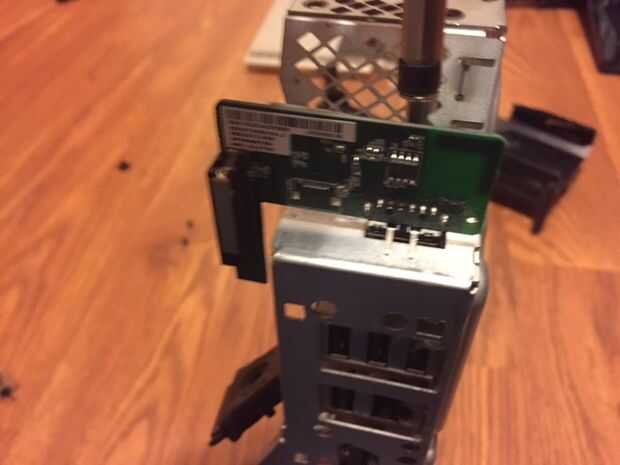

En este paso, debemos soldar los cables de alimentación a la tarjeta real. Primero tenemos que quitar el intento para el disco duro externo, hacerlo quitando el cable con el tornillo y tirar la trey hacia fuera, luego necesitas quitar la inmersión óptica, desconecte los cables y retire la unidad. Luego, tienes que quitar el ventilador. Mira en la parte posterior de la caja y quitar los tornillos que sujetan el ventilador hacia abajo y deben salir solo. A continuación tienes que eliminar todas las piezas exteriores como la tarjeta inalámbrica y el frente pcb. Ahora usted debería ser capaz de eliminar la actual Junta, así que hacer eso y dale la vuelta. En el otro lado de la conexión de alimentación debería ver las lengüetas de la soldadura. Necesita conectar dos cables a los 12v y tierra se pondrá hacia fuera conductor del lcd. En la foto de arriba, las lengüetas amarillas son los conectores de 12v y el negro son los conectores de tierra. Una vez que se conectan los cables, colocar cinta aislante debajo de la soldadura para proteger de un cortocircuito. Finalmente, vuelva a colocar la Junta y todos sus componentes en su carcasa de metal y pase los cables a través de un agujero en el lado de la carcasa.
